Save

Makro Save umożliwia zapis dokumentu części (sldprt) oraz złożenia (sldasm) z nową, zaproponowaną według przyjętego schematu nazwą pliku.

MacroSolid Save 1

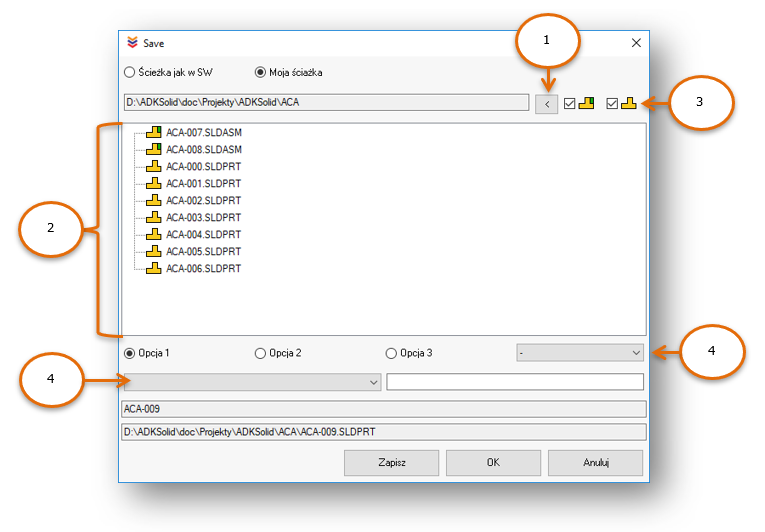

Po wskazaniu ścieżki projektu (1) program sprawdza znajdujące się w nim pliki części (sldprt) i złożeń (sldasm) a następnie wyświetla je w drzewie (2) uwzględniając przy tym zaznaczone filtry (3). Nowa generowana nazwa pliku uwzględnia nazwę folderu projektu, wybrany separator (4), nazwę wprowadzoną w polu tekstowym (5) oraz kolejny wolny numer przyjętego schematu nazewnictwa:

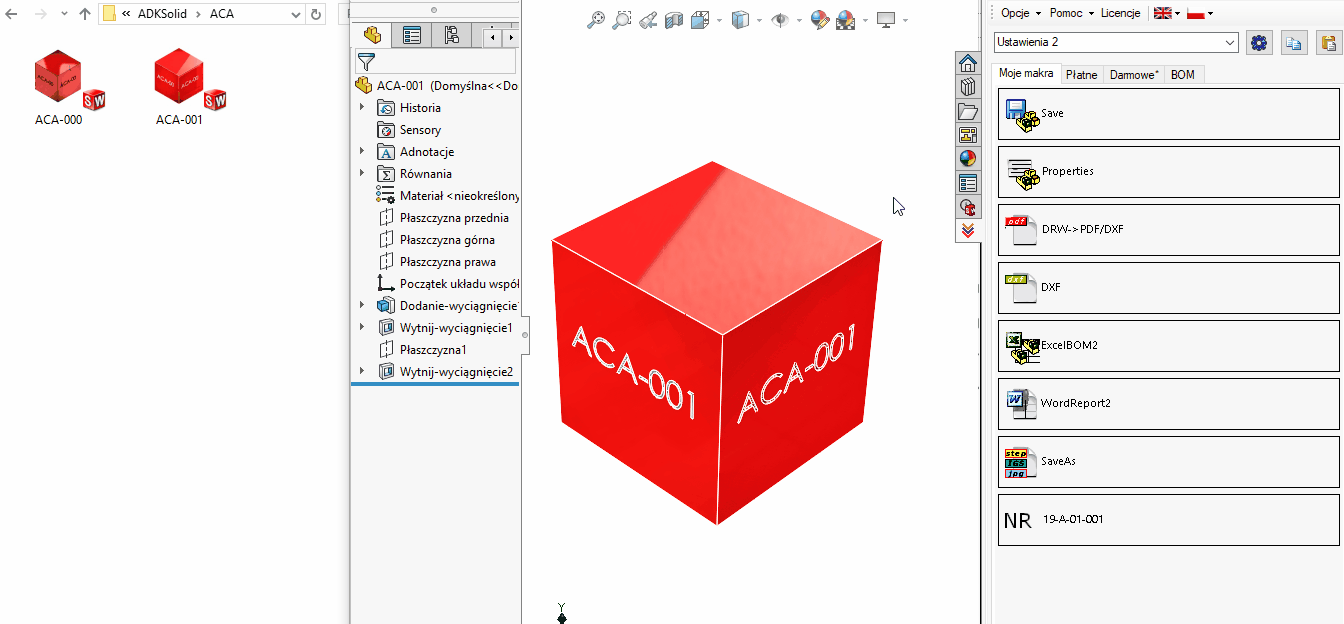

  1. Opcja 1 – Nazwa folderu-Separator-Kolejny numer-Separator-Nazwa z pola tekstowego
    np.
    • PRO1.000-Złożenie główne
    • PRO1.001-Część1
    • PRO1.002-Część2
    • PRO1.003-Część3
    • PRO1.004-Część4
      MacroSolid Save 2
      MacroSolid Save 1

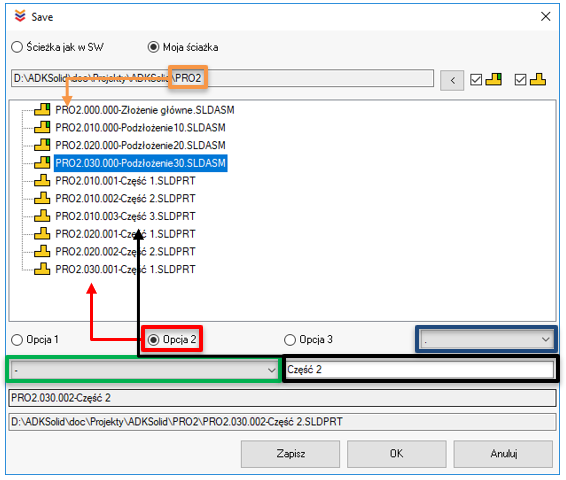

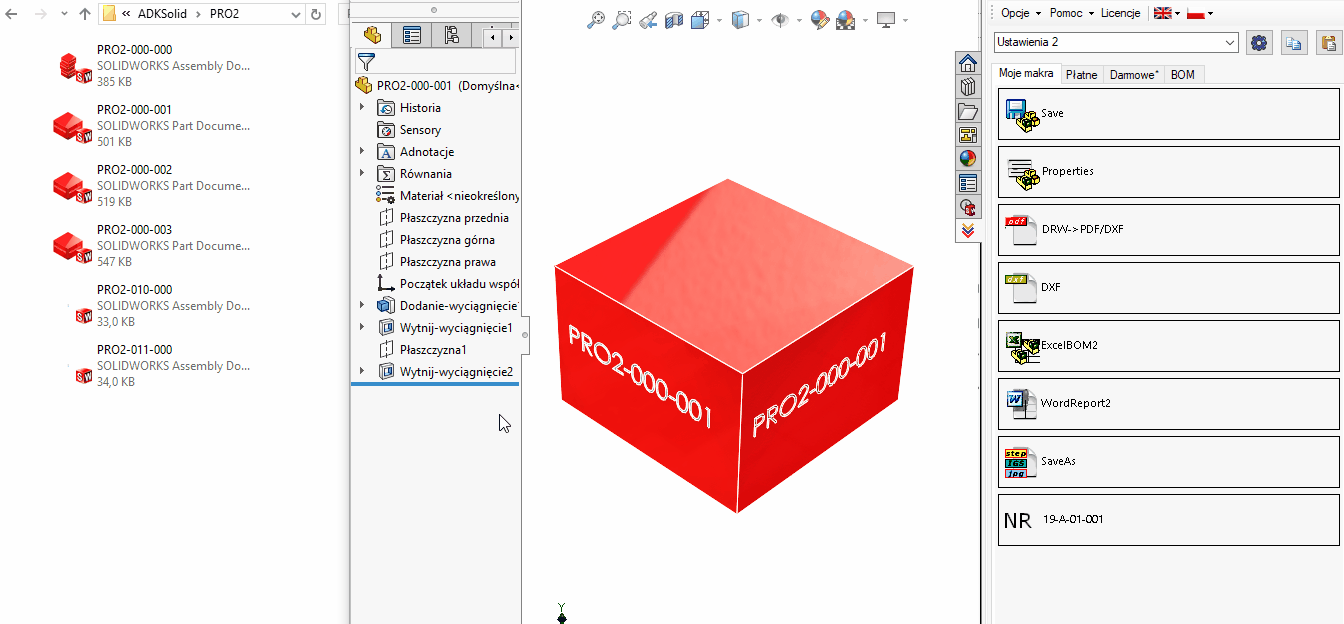

  2. Opcja 2 - Nazwa folderu-Separator-Kolejny numer złożenie domyślnie co 10-Separator-Kolejny numer dla części-Separator-Nazwa z pola tekstowego. Numerowanie w opcji 2 uwzględnia zaznaczone w drzewie złożenie. Zaznaczenie złożenia powoduje wygenerowanie kolejnego numeru podzłożenia lub części.
    np.
    • PRO2.000.000-Złożenie główne
    • PRO2.000.001-Część1
    • PRO2.000.002-Część2
    • PRO2.010.000-Podzłożenie
    • PRO2.010.001-Część1
    • PRO2.010.002-Część2
      MacroSolid Save 3
      MacroSolid Save 2

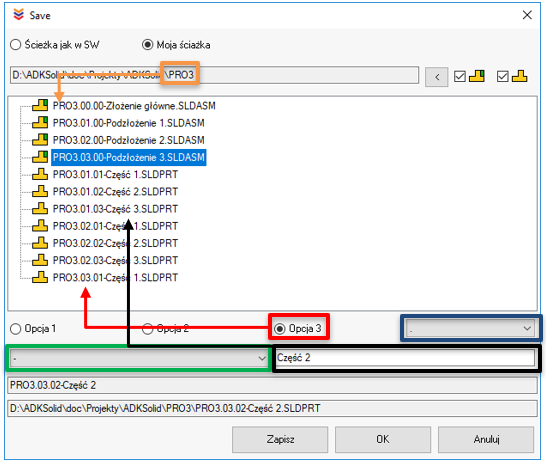

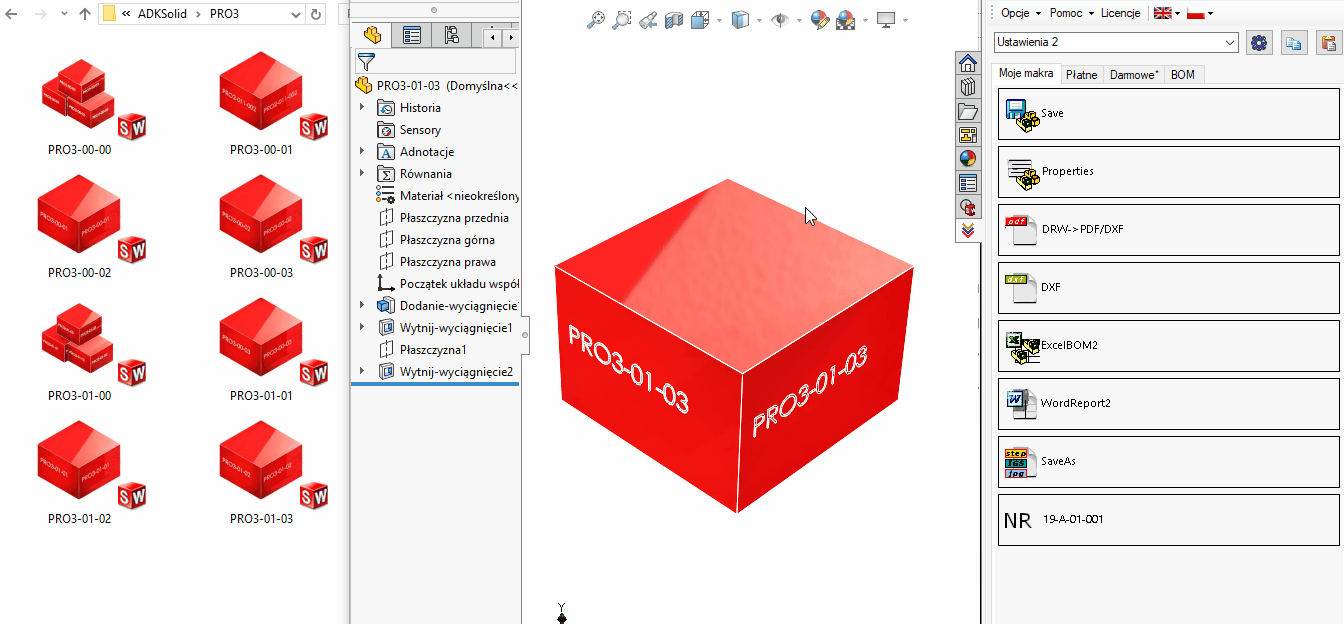

  3. Opcja 3 - Nazwa folderu-Separator-Kolejny numer złożenie-Separator-Kolejny numer dla części zaznaczonego złożenia-Separator-Nazwa z pola tekstowego. Numerowanie w opcji 3 uwzględnia zaznaczone w drzewie złożenie. Zaznaczenie złożenia powoduje wygenerowanie dla niego kolejnego numeru części.
    np.
    • PRO3.00.00-Złożenie główne
    • PRO3.00.01-Część1
    • PRO3.00.02-Część2
    • PRO3.01.00-Podzłożenie1
    • PRO3.01.01-Część1
    • PRO3.01.02-Część2
    • PRO3.02.00-Podzłożenie1
    • PRO3.02.01-Część1
    • PRO3.02.02-Część2
      MacroSolid Save 4
      MacroSolid Save 3
