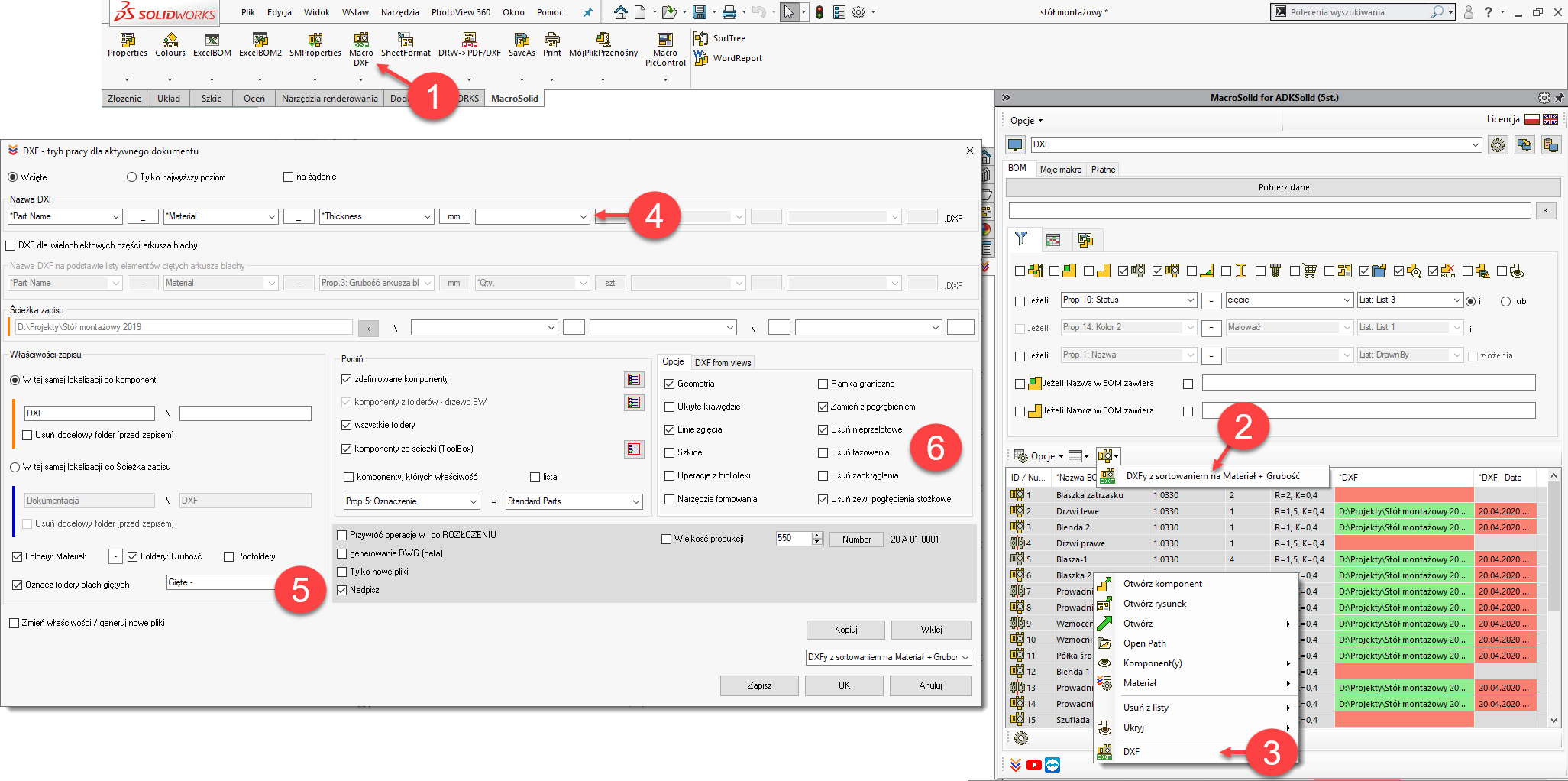

Makro DXF - pozwala automatycznie wygenerować pliki DXF z operacji rozłożenia dla wszystkich części aktywnego złożenia lub części znajdujących się w wybranym folderze na dysku komputera.

DXF2

MAKRO UMOŻLIWIA:

  1. generowanie plików DXF (z operacji Flat-Pattern):
    1. dla wszystkich części z blachy aktywnego złożenia,
    2. dla wszystkich części z blachy będących na najwyższym poziomie aktywnego złożenia,
    3. wszystkich komponentów będących w wybranym folderze na dysku komputera – WIĘCEJ;
  2. zaplanowanie nazwy generowanych plików DXF – WIĘCEJ;
  3. generowanie plików DXF z nazwą według wymagań Klienta – opcja „na żądanie”;
  4. pominięcie otworów nieprzelotowych oraz zamianę wszystkich otworów z pogłębieniem na otwory zwykłe przelotowe;
    UWAGA! Zmiany w modelu 3D części niezbędne do poprawnego wygenerowania plików DXF nie zostają zapisane, dlatego też makro wymaga zamknięcia złożenia po zakończeniu działania.
    UWAGA! Przed uruchomieniem makra należy zamknąć wszystkie modele części i uruchomić tylko i wyłącznie model złożenia, z którego chcemy wygenerować związane z nim pliki DXF.

  5. zapisanie generowanych plików DXF:
    1. w tym samym miejscu co komponent, z którego generowany jest plik DXF,
    2. w dowolnej lokalizacji na dysku w tzw. „Ścieżce zapisu”, którą można zdefiniować klikając na przycisk obok kontrolki lub ręcznie,
    3. z jednoczesnym tworzeniem/czyszczeniem podkatalogów dla tych lokalizacji (5a, 5b) oraz
    4. z sortowaniem plików na podkatalogi Materiał+Grubość;
      UWAGA!. Jeżeli „Ścieżka zapisu” podświetla się na czerwono oznacza to, że nie ma takiego katalogu na dysku komputera. W takim przypadku przycisk, którym uruchamiane jest makro (OK) będzie nieaktywny.
  6. pomijanie tych komponentów, które posiadają w swojej nazwie słowa kluczowe, definiowane przez użytkownika oraz komponentów, które znajdują się w wybranym folderze drzewa struktury złożenia lub folderze na dysku komputera – WIĘCEJ;
  7. zapisanie ustawień domyślnych okna makra;
  8. generowanie pliku log z nazwą w formacie: Nazwa złożenia - data godzina.txt (tzw. log) z najistotniejszymi informacjami zachodzącymi podczas działania makra.

WAŻNE

  1. Makro działa poprawnie z komponentami posiadającymi tylko jedną operację rozkroju/rozłożenia.
  2. Przed uruchomieniem makra należy zamknąć wszystkie modele części i uruchomić tylko i wyłącznie model złożenia, z którego chcemy wygenerować związane z nim pliki DXF.
