• SOLIDWORKS® jest doskonałym narzędziem, dzięki któremu można skrócić etap projektowania wyrobu do niezbędnego minimum a my w ADKSolid Sp. z o.o. wiemy jak to zrobić.

    SOLIDWORKS® jest doskonałym narzędziem, dzięki któremu można skrócić etap projektowania wyrobu do niezbędnego minimum a my w ADKSolid Sp. z o.o. wiemy jak to zrobić.

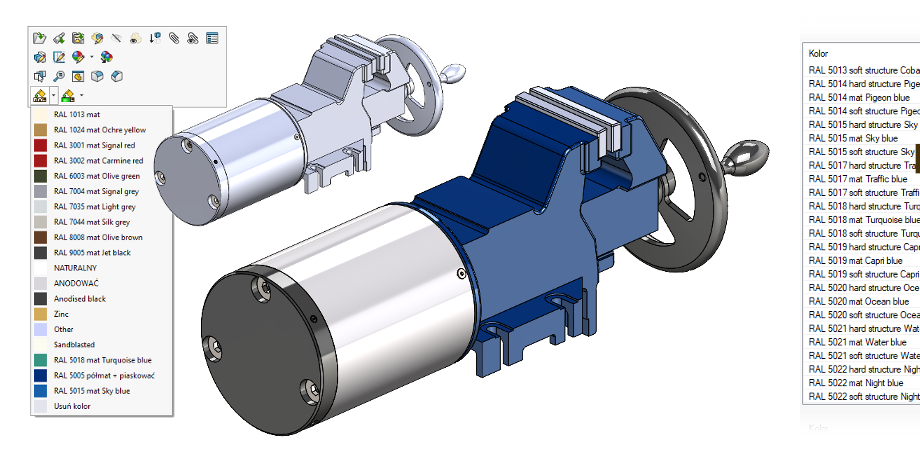

  • kolor RAL, wykończenie powierzchni, powłoki ochronne

    kolor RAL, wykończenie powierzchni, powłoki ochronne

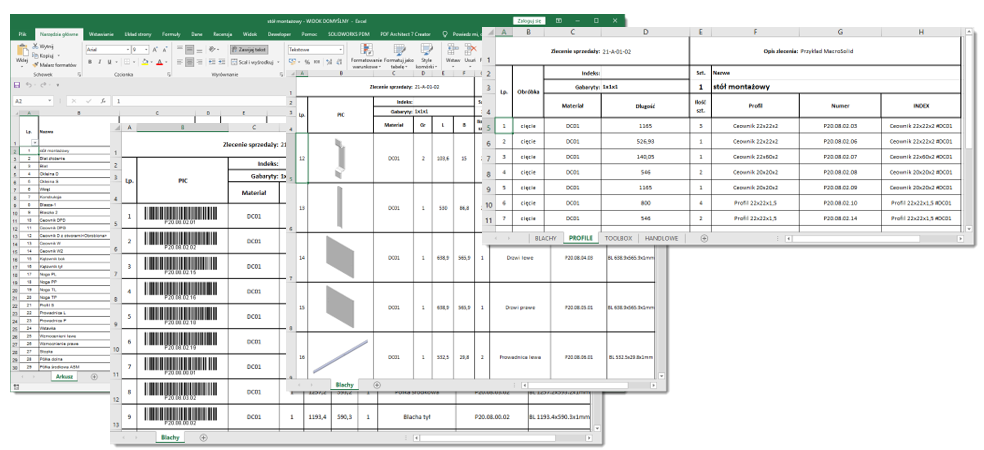

  • ExcelBOM2 zintegrowany z zakładką BOM to przeniesienie wprost całej tabeli BOM lub zaznaczonych do szablonu xlsx. Szablon przypisany do makra sformatuj według potrzeb pamiętając, aby odzwierciedlić kolejność kolumn zdefiniowanych w tabeli BOM. Wybierz, od którego wiersza i kolumny mają zostać przekopiowane dane.

    ExcelBOM2 zintegrowany z zakładką BOM to przeniesienie wprost całej tabeli BOM lub zaznaczonych do szablonu xlsx. Szablon przypisany do makra sformatuj według potrzeb pamiętając, aby…

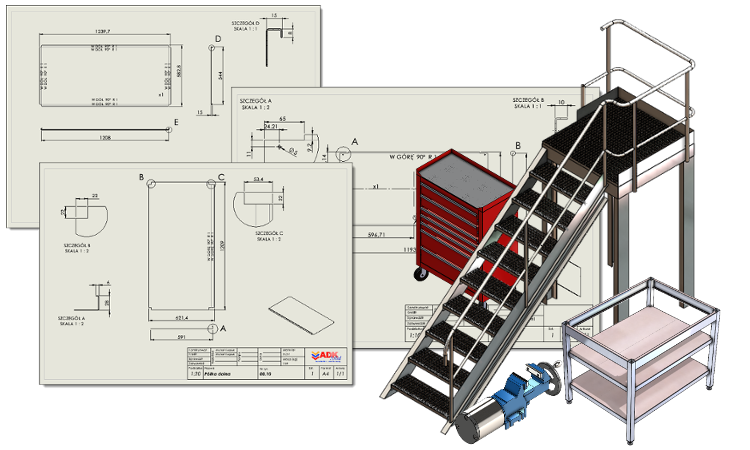

  • Nowości MacroSolid Q1-2021 MyPackAndGo -> RenameDocument -> Identyfikacja komponentów -> Oznacz jako 'plik Toolboxa' -> Mapa pliku DXF -> QuickProperties -> Convert to Sheet Metal Part -> SaveAs -> MyPackAndGo for PDF, DXF, STEP -> miniCOMBO

    Nowości MacroSolid Q1-2021 MyPackAndGo -> RenameDocument -> Identyfikacja komponentów -> Oznacz jako 'plik Toolboxa' -> Mapa pliku DXF -> QuickProperties -> Convert to Sheet…

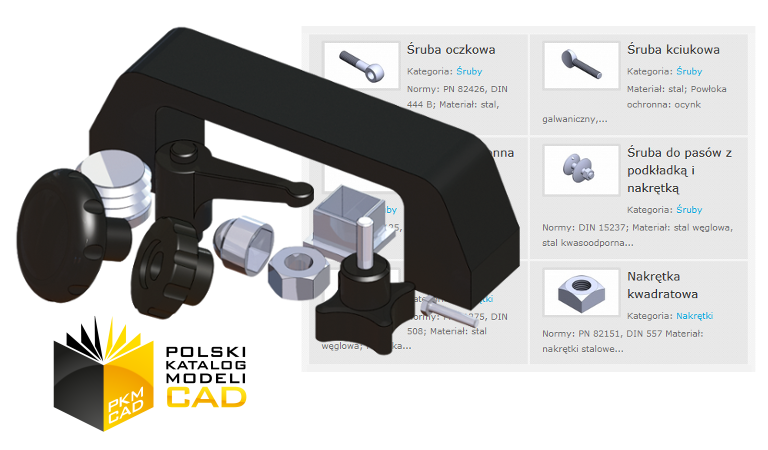

  • Od licencji MacroSolid Professional (5st.) biblioteka modeli pkmCAD gratis. 450 modeli, 28tyś konfiguracji, 1,6GB plików sldprt.

    Od licencji MacroSolid Professional (5st.) biblioteka modeli pkmCAD gratis. 450 modeli, 28tyś konfiguracji, 1,6GB plików sldprt.

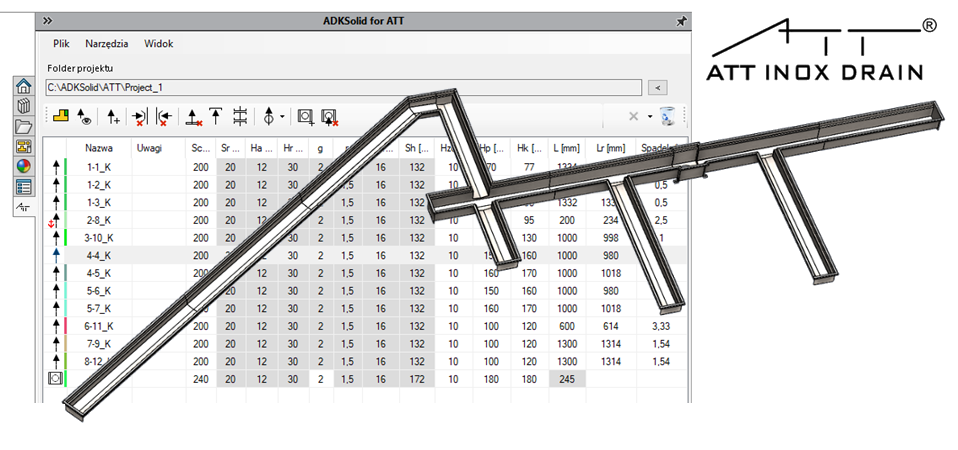

  • Dodatek wspomagający projektowanie kanałów odwodnieniowych wykonany na zamówienie firmy ATT Sp. z o. o.

    Dodatek wspomagający projektowanie kanałów odwodnieniowych wykonany na zamówienie firmy ATT Sp. z o. o.

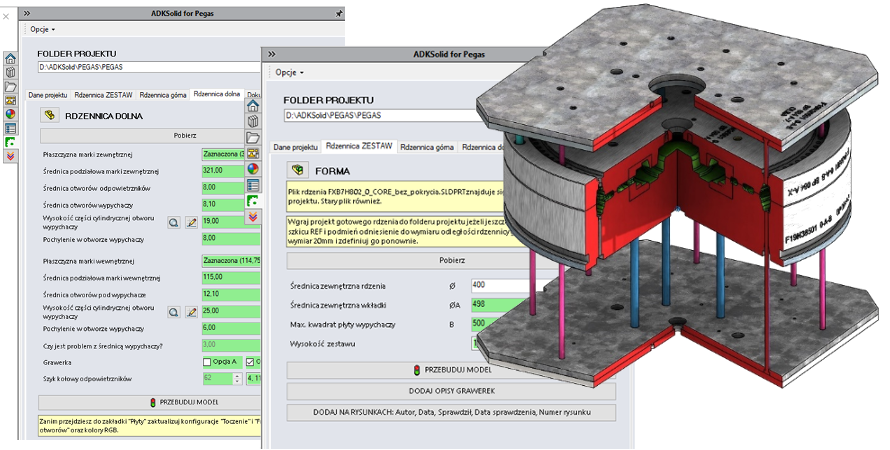

  • Dodatek na zamówienie firmy P.P.H.U. Pegas S.c. J. Gąsior, J.P.P. Paulukiewicz

    Dodatek na zamówienie firmy P.P.H.U. Pegas S.c. J. Gąsior, J.P.P. Paulukiewicz

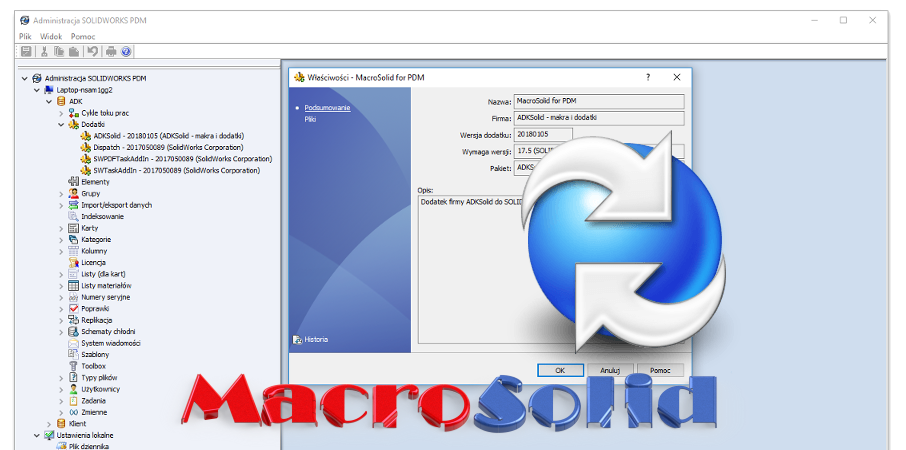

  • Rozpoczeliśmy prace nad integracją MacroSolid z SOLIDWORKS PDM. Możliwości programowania PDMa są równie duże co samego SOLIDWORKSa.
    MacroSolid + SOLIDWORKS PDM

    Rozpoczeliśmy prace nad integracją MacroSolid z SOLIDWORKS PDM. Możliwości programowania PDMa są równie duże co samego SOLIDWORKSa.

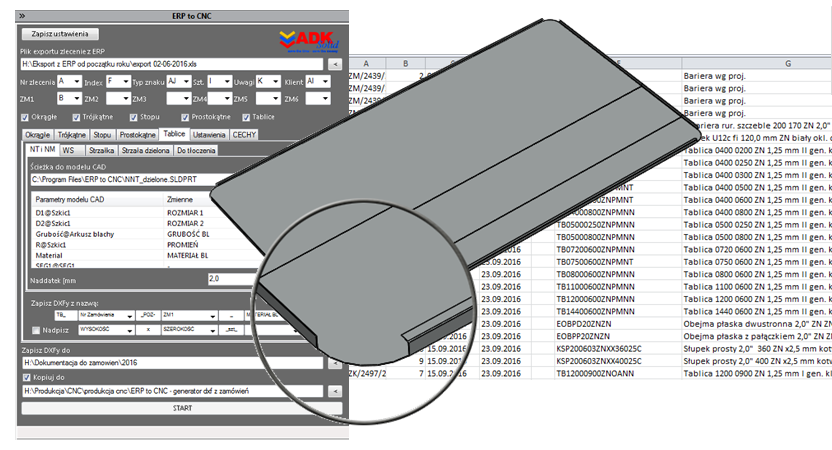

  • ERP to CNC - dodatek na zamówienie firmy ERPLAST
Po wskazaniu pliku exportu z systemu ERP, przechowującego specyfikację zamówienia dotyczącego znaków drogowych, dodatek generuje niezbędne pliki DXF i zapisuje je z odpowiednią nazwą

    ERP to CNC - dodatek na zamówienie firmy ERPLAST
    Po wskazaniu pliku exportu z systemu ERP, przechowującego specyfikację zamówienia dotyczącego znaków drogowych, dodatek…

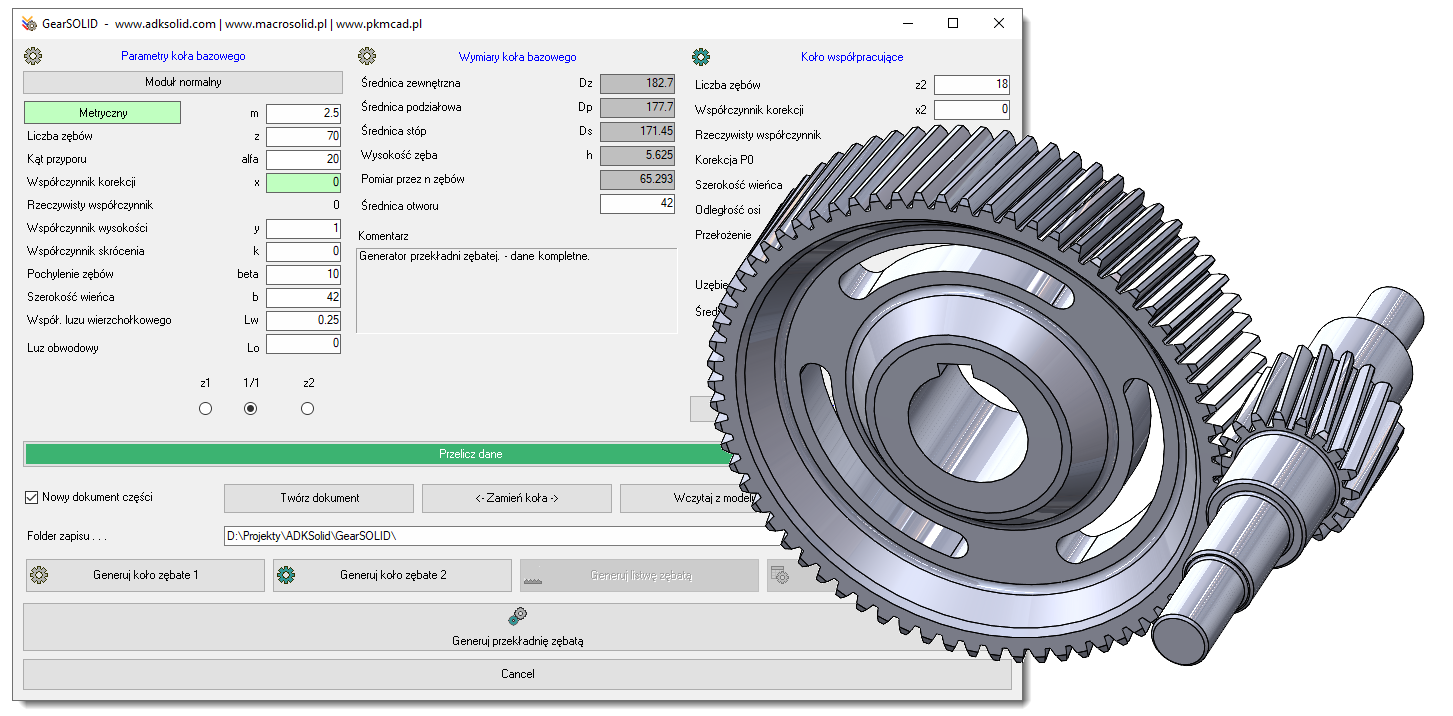

  • Koła zębate, zębatki o zębach prostych lub skośnych.

    Koła zębate, zębatki o zębach prostych lub skośnych.

Previous Next Play Pause
loading...

MakroSolid Properties

Properties

MacroSolid DXF

DXF

MacroSolid SheetFormat

SheetFormat

MacroSolid PDF

DRW->PDF

MacroSolid Print

Print

MacroSolid ExcelBOM2

ExcelBOM2

MacroSolid WordReport

WordReport2

MacroSolid Colours

Colours

MacroSolid SaveAs

SaveAs

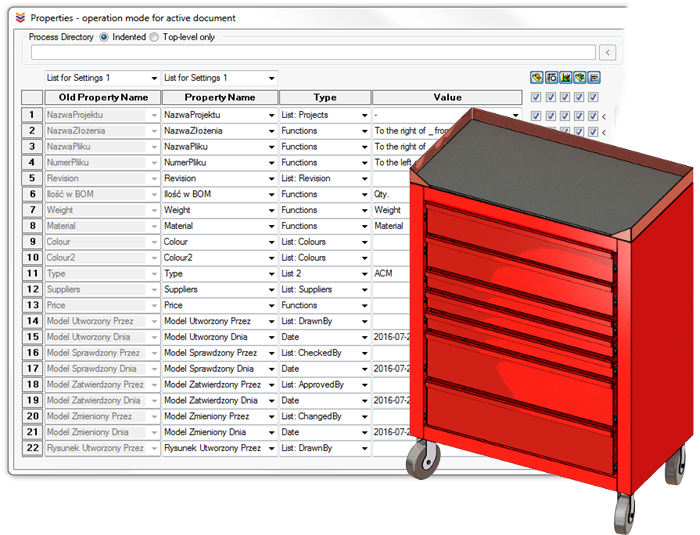

PropertiesPoza wspomaganiem obsługi standardowych możliwości tj.: wpisywanie formuł SOLIDWORKSowych (np. $PRP: "SW-Nazwa pliku") i/lub wartości z predefiniowanych list wyboru, ww. makro zostało wyposażone w szereg funkcji automatyzujących przypisywanie właściwości, których nie znajdziesz nigdzie indziej m.in.: Qty., To the left/right of File name, To the left/right of Foler name, Numbers, Copy from cut lists, Copy from material, Folder name, My Parent, Active Document, MyID, From File name.

Przypisanie właściwości można uzależnić od tego, czy komponent jest częścią, złożeniem, blachą czy profilem.

Licencja Properties daje dostęp do QuickProperties QUICKPROPERTIES 32x32 - uproszczonej wersji makra, które umożliwia szybkie ustawienie i uruchomienie z poziomu zakładki BOM. Licencja Properties to również dostęp do PropFromExcel PropertesFromExcel 32x32, czyli możliwość przeniesienia danych z pliku xlsx do właściwości dostosowanych.

Czytaj dalej na macrosolid

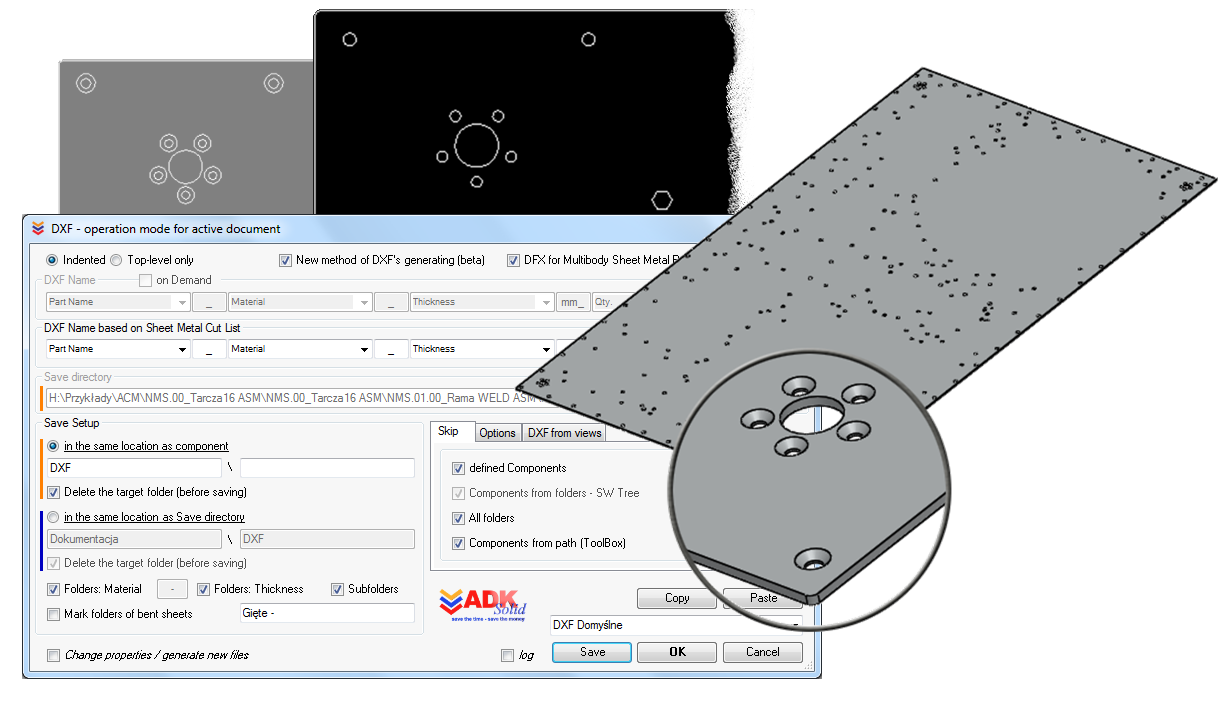

DXF 1Makro DXF to generator plików DXF części modelowanych narzędziami z zakładki "Arkusz blachy".

Makro umożliwia zaplanowanie nazwy generowanego pliku na podstawie danych wcześniej pobranych z modelu takich jak: materiał, grubość blachy, liczba sztuk czy też informacji z właściwości pliku jak i właściwości elementów ciętych. Dzięki wbudowanym funkcjonalnościom możliwe jest porządkowanie/sortowanie DXFów na podkatalogi według materiału, grubości blachy oraz informacji czy blacha posiada gięcia czy też nie.

Makro potrafi wygasić otwory nieprzelotowe i zastąpić otwory z pogłębieniem walcowym i stożkowym na zwykłe, dzięki czemu edycja DXFów blach niestandardowych w zewnętrznych aplikacjach skrócona jest do niezbędnego minimum.

W najnowszej wersji makro pracuje również z blachami wieloobiektowymi.

Czytaj dalej na macrosolid

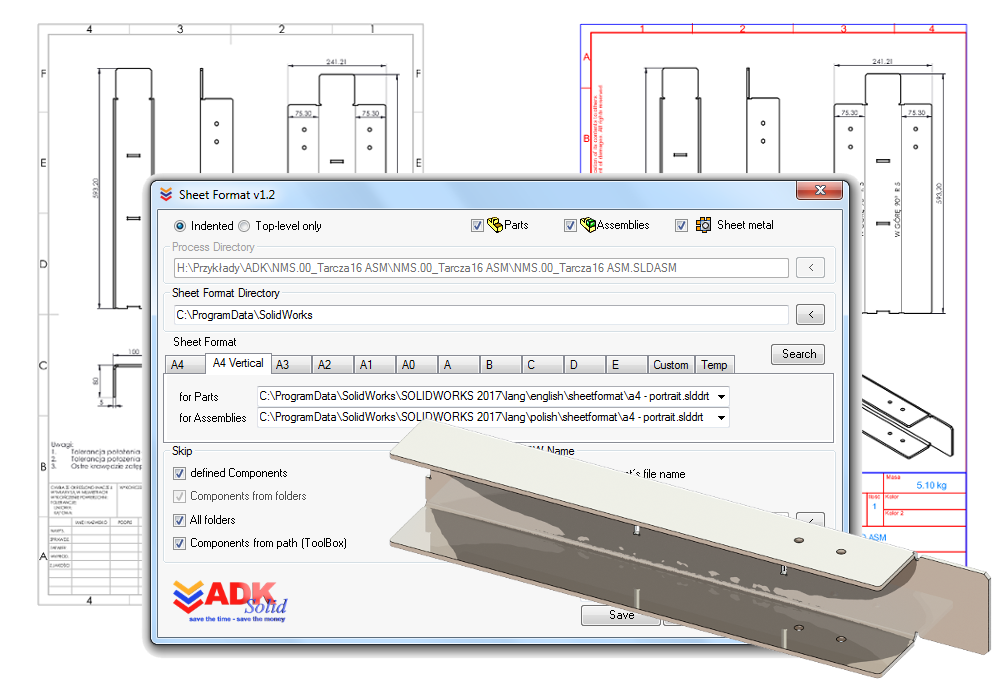

SheetFormatMakro SheetFormat – makro umożliwia podmianę formatek arkuszy rysunków 2D aktywnego modelu lub rysunków 2D znajdujących się w wybranym przez Użytkownika folderze na dysku komputera.

Podmiana arkuszy odbywa się w zależności od formatu aktywnego arkusza oraz rodzaju komponentu.

Czytaj dalej na macrosolid

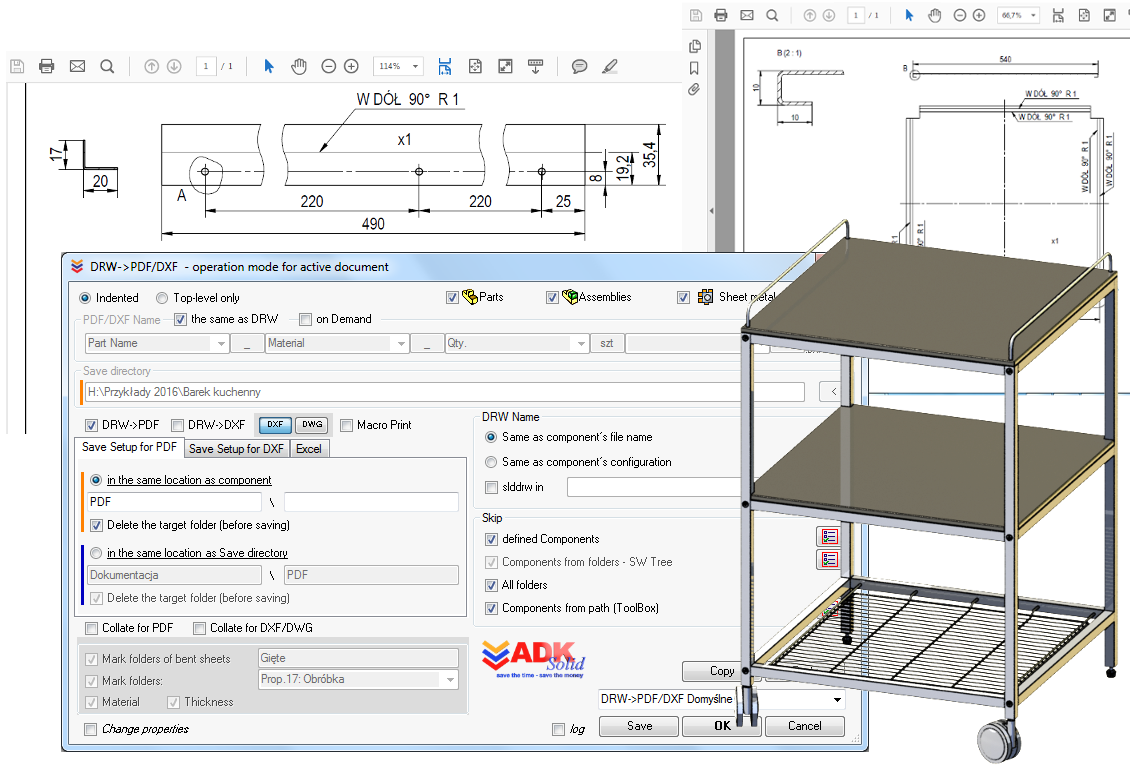

PDFMakro DRW->PDF/DXF to generator plików PDF oraz DXF z rysunków 2D (SLDDRW).

Makro umożliwia zaplanowanie nazwy generowanych plików oraz sortowanie ich według zdefiniowanego w modelu materiału, grubości blachy jak również informacji zapisanych we właściwościach pliku, we wskazanej lokalizacji lub w tym samym miejscu co komponent i jego rysunek 2D, z którego generowany jest PDF / DXF.

Funkcjonalność można przygotować i zapisać jej wartości domyśle pod dowolną nazwą np. makro można tak ustawić, aby generowało tylko części z pominięciem złożeń i/lub komponentów znajdujących się w folderze drzewa FeatureManager SOLIDWORKSa i/lub wszystkich tych komponentów, w których nazwach znajduje się słowo kluczowe "DIN". Wygenerowane pliki mogą być zapisane do jednej lokalizacji i podfolderów oznaczonych według schematu "Gięte - materiał grubość blachy" np. "Gięte - INOX 1.5mm".

Czytaj dalej na macrosolid

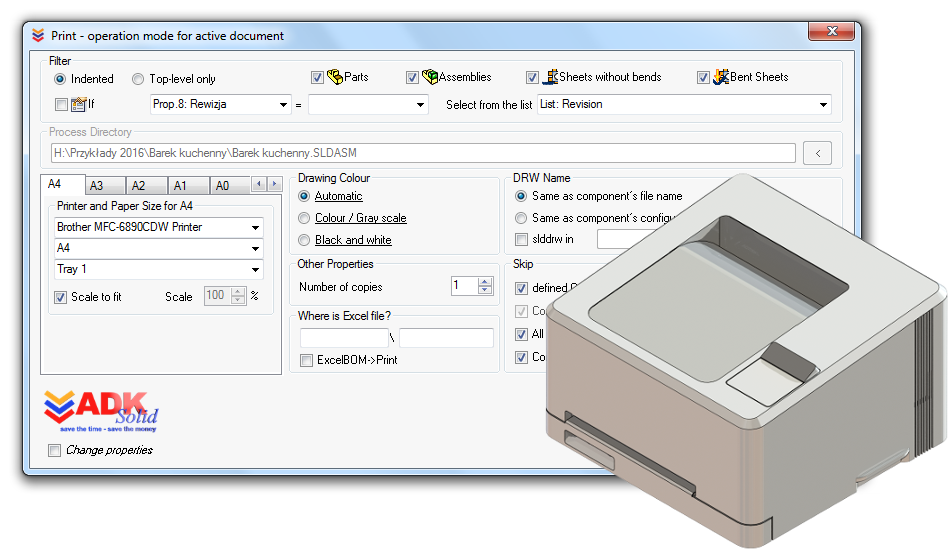

PrintMakro PRINT – makro umożliwia drukowanie rysunków 2D z aktywnego modelu złożenia zgodnie ze strukturą drzewa komponentów lub rysunków znajdujących się w wybranym folderze na dysku komputera.

Makro rozpoznaje format arkusza rysunku i na tej podstawie wybiera przypisaną do niego drukarkę, rodzaj papieru oraz podajnik. Wbudowany filtr wyboru komponentów według rodzaju komponentu oraz wartości wybranej właściwości pliku daje możliwość wydruku tylko tej konkretnej, potrzebnej dokumentacji.

Czytaj dalej na macrosolid

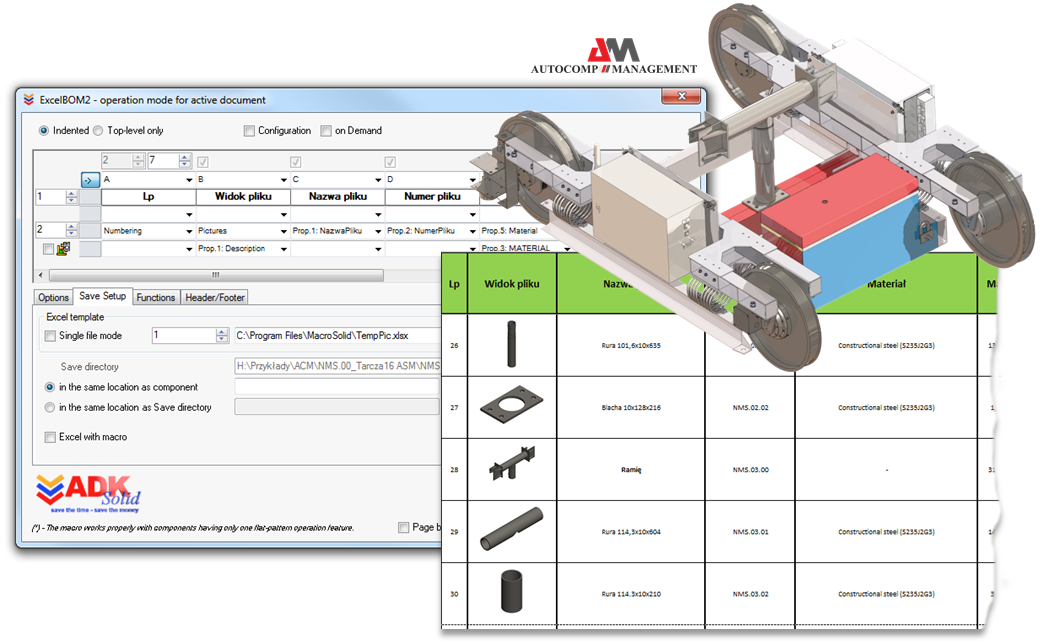

ExcelBOM2Makro ExcelBOM2 - makro umożliwia generowanie listy materiałów BOM w postaci pliku MS Excel®.

Makro uzupełnia wartościami pobranymi z modelu wcześniej przygotowany i sformatowany szablon -  począwszy od wskazanej komórki. W oknie makra mamy możliwość zastosowania szeregu udogodnień m.in.: przypisywanie wartości do różnych kolumn, zastosowanie filtrów wypisu, wydzielanie komponentów na arkusze, rozpisywanie struktury podzłożeń na kolumny, auto-uzupełnianie nagłówka i stopki czy też umieszczanie w BOM wizerunków komponentów.

ExcelBOM2 umożliwia również wypis elementów ciętych (blach i profili) z prawidłowym podliczeniem liczby sztuk, niezależnie od tego, na którym poziomie struktury modelu się one znajdują.

Czytaj dalej na macrosolid

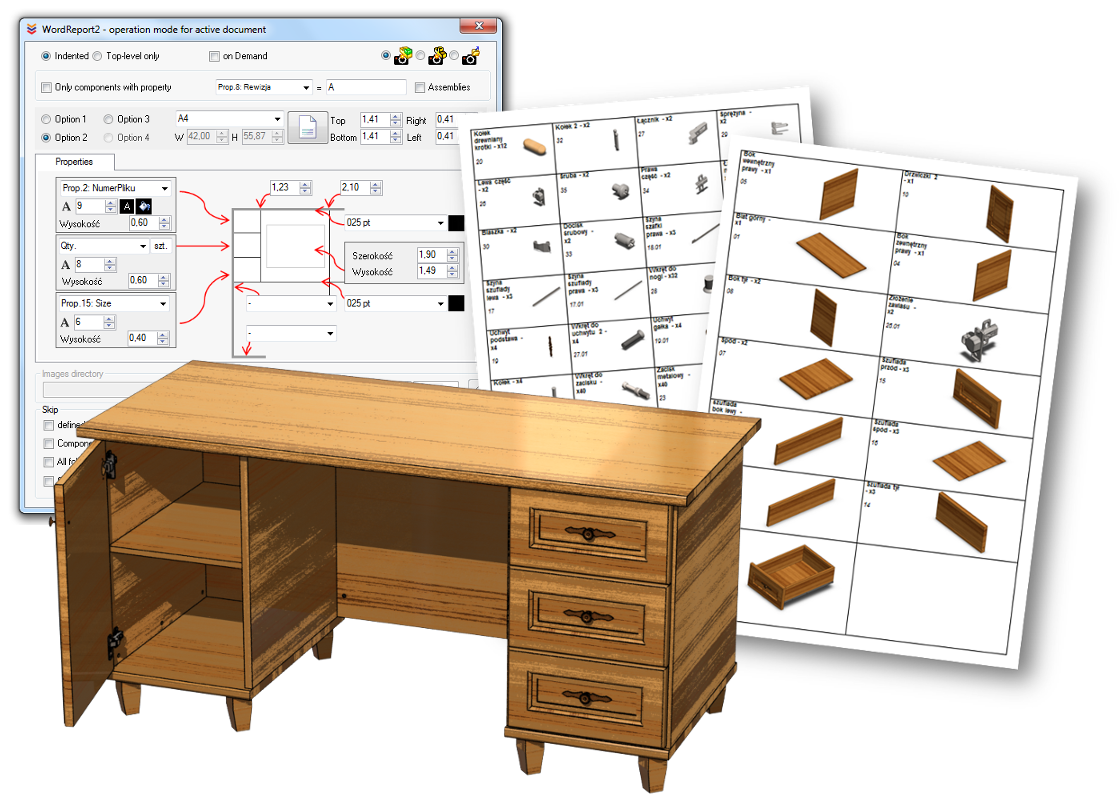

WordReport2

Makro WordReport2 - umożliwia generowanie listy materiałów/raportu do pliku Word® wraz z wizerunkiem poszczególnych składowych złożenia.

Użytkownik ma możliwość skorzystania z trzech szablonów generowania. Pierwszy z nich grupuje komponenty na podstawie wartości wybranej właściwości, sortuje je a następnie generuje przejrzyste zestawienie w postaci 4 bloków w wierszu, dwóch bloków lub jednego. Druga opcja umożliwia generowanie  zestawienia w tabelach, których komórki można sformatować zaś trzecia działa na zasadzie podziału strony na kolumny.

Jeżeli zainteresowała Cię ta funkcjonalność a przyjęte szablony nie spełniają Twoich oczekiwań możemy dostosować makro do Twoich wymagań.

Czytaj dalej na macrosolid

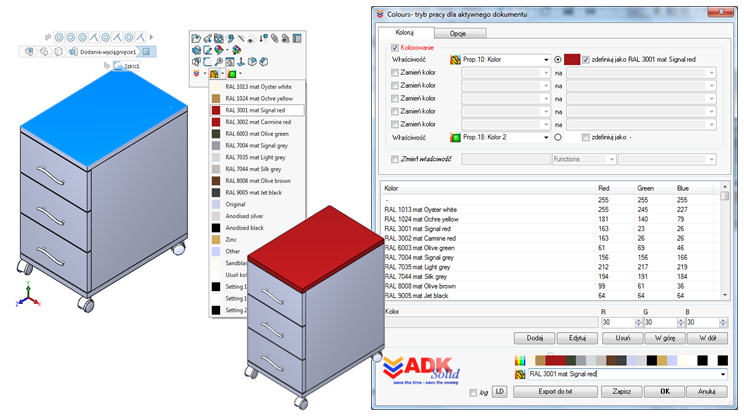

macrosolid-colours-1Makro COLORS umożliwia kolorowanie części i/lub ścian wcześniej przygotowanym kolorem zdefiniowanym na liście jako: nazwa i trzy współrzędne modelu przestrzeni barw RGB (R – red (czerwonej), G – green (zielonej) i B – blue (niebieskiej)). Domyślnie makro zostało uzupełnione kolorami z palety systemu oznaczeń barw RAL, powszechnie stosowanymi w przemyśle i handlu.

Korzystanie z makra Colors sprowadza się do zaznaczania komponentu w drzewie struktury FeatureManager lub ściany na modelu 3D i wybrania odpowiedniego, wcześniej przygotowanego koloru (jednego z ustawień makra).

Wraz ze zdefiniowaniem koloru na modelu możliwe jest zapisanie jego nazwy oraz dowolnej innej, wcześniej zaplanowanej informacji do właściwości pliku.

Czytaj dalej na macrosolid

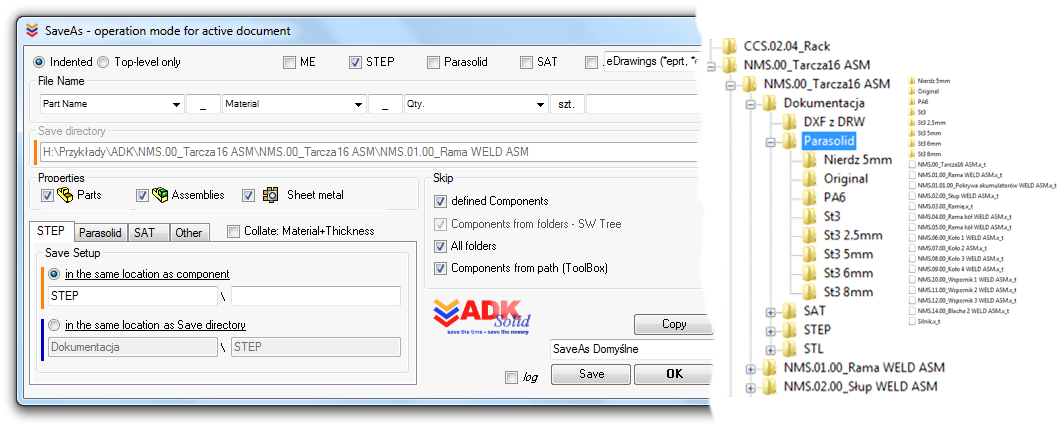

SaveAsMakro SaveAs - hurtowe generowanie plików w wybranym formacie.

Jednocześnie z jednego ustawienia makra możne wygenerować cztery różne formaty. W makro zostały wbudowane usprawnienia automatyzujące prace przygotowania dokumentacji wyjściowej tj.: możliwość planowania nazwy plików, zastosowania filtrów wyboru komponentów czy też automatyczne tworzenie/czyszczenie podkatalogów lokalizacji zapisu i sortowanie plików na podkatalogi Materiał+Grubość.

Czytaj dalej na macrosolid

loading...
SOLIDWORKS Solution Partner

logo partner solution 115x115Jesteśmy pierwszą i jak na razie jedyną firmą z Polski, która może pochwalić się certyfikatem SOLIDWORKS Solution Partner przyznanym rozwiązaniom softwarowym, działającym z oprogramowaniem SOLIDWORKS®. Certyfikat ten uzyskaliśmy na dwa główne rozwijane przez nas dodatki - MacroSolid oraz BlachSolid.

Aplikując do grona partnerów SOLIDWORKS®a zobowiązaliśmy się rozwijać swoje produkty oraz co najważniejsze dostosowywać je do nowych wersji SOLIDWORKS®a pojawiających się co roku. Decydując się na makra z MacroSolid oraz BlachSolid możesz mieć pewność, że będziesz mógł korzystać z nich w nowo wdrażanych wersjach SOLIDWORKS® w Twojej firmie.

Dlaczego makra, dlaczego MY?

Poszukujesz rozwiązań, które zautomatyzują Twoją pracę w środowisku SOLIDWORKS® i uwolnią Ciebie i Twoich pracowników od nużących i często powtarzających się czynności. Jesteśmy do dyspozycji. Makrami można zautomatyzować praktycznie wszystko to, co można wykonać ręcznie i co możliwe jest do opisania przyjętym schematem oraz logiką.

Z SOLIDWORKS API „walczymy” już od ponad 10 lat i nadal mamy zapał i pasję tworzenia. Połączenie doświadczenia, wiedzy oraz praktyki szeroko rozumianej branży inżynierii mechanicznej z pasją do modelowania w 3D CAD oraz programowania daje receptę na solidnego partnera do współpracy – ADKSolid.

Na zamówienie

Wiemy, że dzisiejszy przedsiębiorca niejednokrotnie potrzebuje rozwiązań niestandardowych, dlatego oferujemy Tobie i Twojej firmie tworzenie dodatków i makr na indywidualne zamówienie

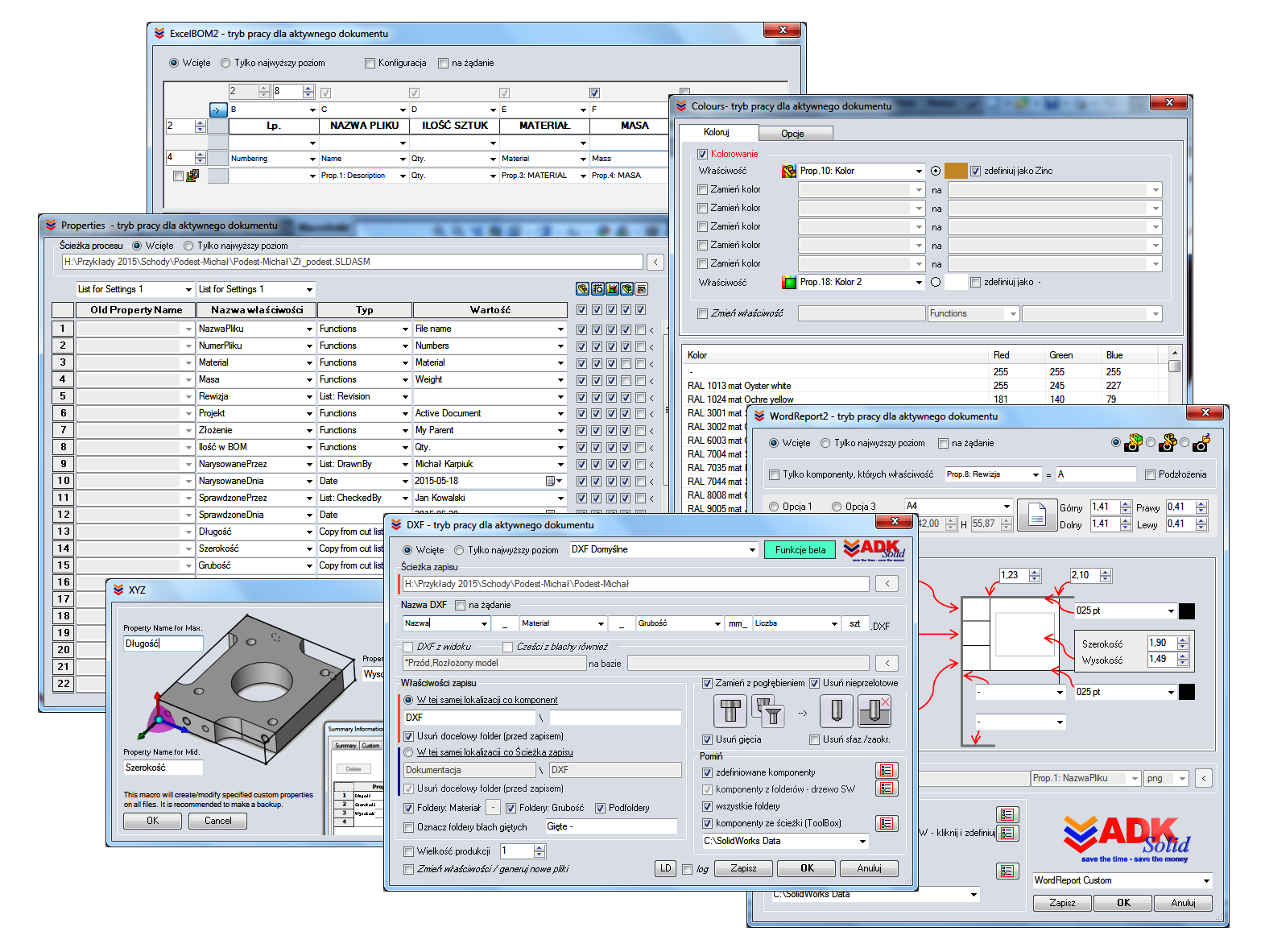

MakraRealizacja projektów celowych to dla nas:

adziałanie od początku do końca według specyfikacji stworzonej przez Ciebie na nowy produkt, ale również może to być

bdostosowanie już istniejących rozwiązań będących w ofercie ADKSolid w fazie pomysłów, jak i gotowych programów.

Pamiętaj, "na zamówienie" nie znaczy drogie, ale z całą pewnością oznacza "dostosowane idealnie do Twoich potrzeb". Jeżeli więc potrzebujesz dodatków lub makr innych niż te z naszej oferty - skontaktuj się z nami!

Możesz jedynie zyskać!
Zapytania, konsultacje, porady, wycena - FREE. Jesteśmy do dyspozycji.

Zapraszamy do współpracy
loading...

ADKsolid 32x32

w 2 minuty

21C WKLEJ USTAWIENIA TABELI 32x32

Interfejs

16. FILTR PO KOMPONENTACH 32X32

Filtrowanie

46. Makro Properties 32x32

Properites

MacroSolid SheetFormat

SheetFormat, PDF, Print

53. DXF 32x32

DXF

QRCode32x32

Barcodes
loading...

MacroSolid MyPackAndGo

MyPackAndGo

MacroSolid SortTree

SortTree

MacroSolid SaveConfigAs

SaveConfigAs

MacroSolid ExcelBOM

ExcelBOM

MacroSolid SMProperties

SMProperties

MacroSolid Engraving

Engraving

MacroSolid Pic

PIC

QRCode32x32

Barcodes

MacroSolid PicControl

PicControl

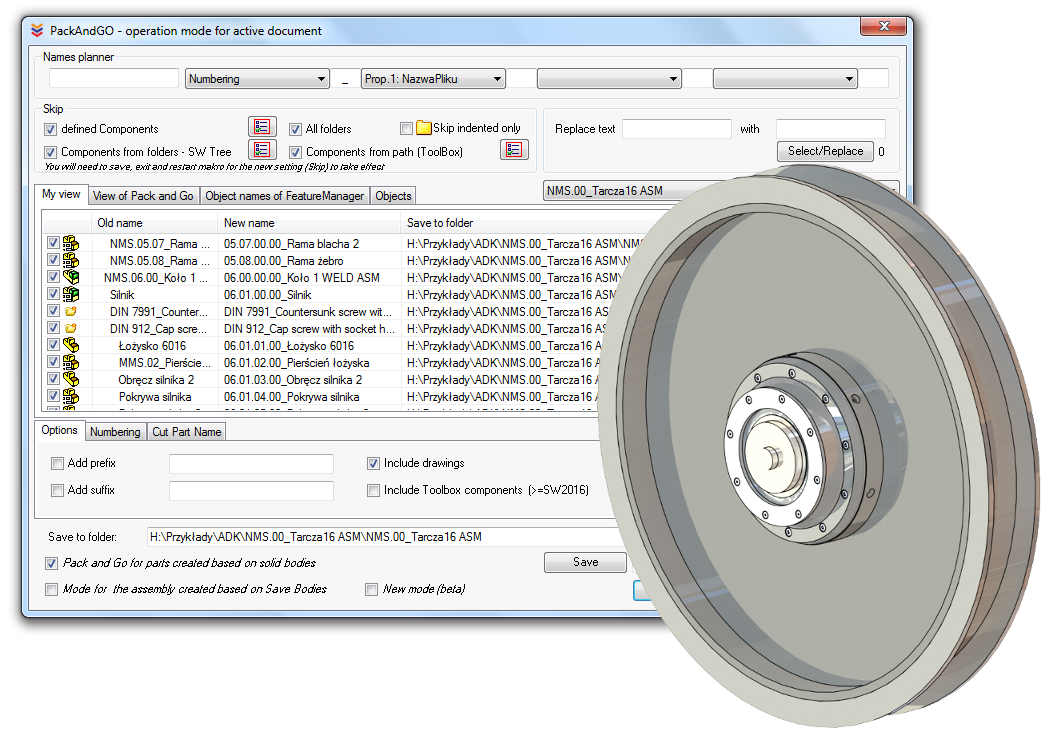

MójPlikPrzenośnyMakro MyPackAndGo automatyzuje proces zapisu złożenia z nowymi, zaplanowanymi przez Użytkownika nazwami plików.

Makro MyPackAndGo jest nakładką na wbudowaną w SOLIDWORKSa funkcjonalność "Plik przenośny" (Pack and Go). Zautomatyzowaliśmy możliwość definiowania nazw według przyjętego schematu. Nazwa może składać się z czterech członów, między którymi możliwe jest definiowanie separatora. Dostępnych jest pięć funkcji przypisujących składową nazwy: Nazwa (Part Name), Tnij Nazwę (Cut Part Name), Materiał (Material), Grubość (Thickness) w przypadku blach, Liczba (Qty) - liczba części w złożeniu, Konfiguracja (Configuration), Dzisiejsza data, Numeracja (Numbering). W nazwie może zostać również użyta wartość wybranej właściwości dostosowanej.

Na szczególną uwagę zasługuje możliwość automatycznego dodania do nazwy numeru uwzględniającego kolejność w drzewie struktury złożenia oraz poziomu zagnieżdżenia (funkcja Numeracja).

Czytaj dalej na macrosolid

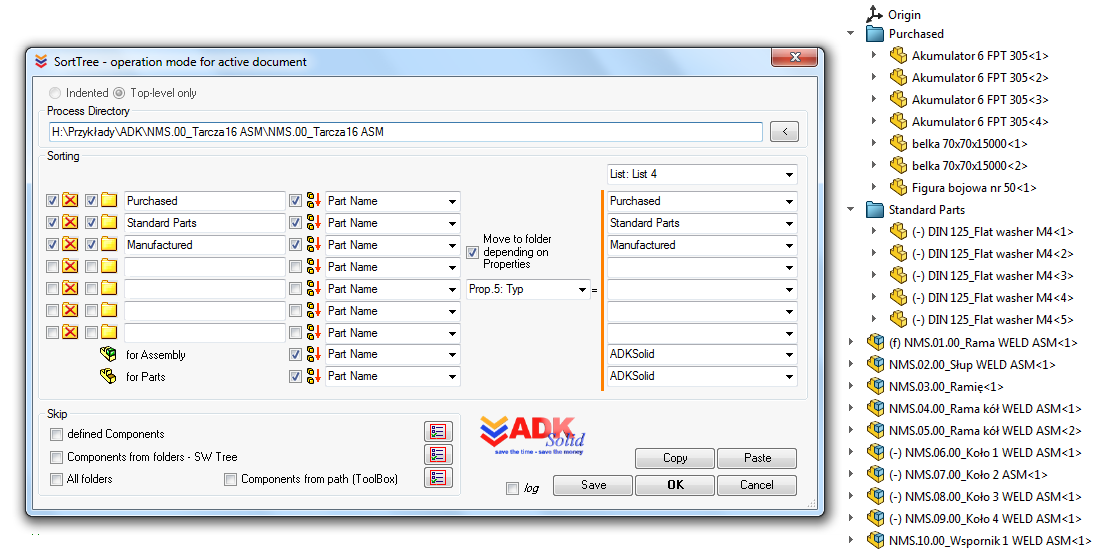

SortTreeMakro SortTree porządkuje strukturę komponentów w drzewie operacji FeatureManager SOLIDWOKRSa.

Makro umożliwia usuwanie oraz tworzenie folderów w modelu złożenia, przenoszenie do nich części i złożeń w zależności od wartości wybranej właściwości pliku a następnie sortowanie komponentów według wybranego kryterium.

Program działa na zerowym poziomie aktywnego złożenia, ale dzięki możliwości uruchomienia makra w trybie folderu możliwe staje się uporządkowanie całego drzewa projektu.

Tryb folderu działa również w innych makrach zestawu MacroSolid i polega na tym, iż daną funkcjonalność można uruchomić na wskazanym folderze.

Makro otwiera dokumenty SOLIDWORKSa znajdujące się w folderze i uruchamia na nich wybraną funkcjonalność.

Czytaj dalej na macrosolid

SaveAsConfig

SaveConfigAs zapisze konfigurację do oddzielnego pliku SLDPRT, STEP, x_t oraz IGES. Podczas wypakowania konfiguracji masz możliwość zdefiniowania właściwości makrem Properties, wygenerowania zdjęcia makrem PIC, pokolowania modelu makrem Colors oraz oznaczenia modelu jako plik z Toolboxa.

Czytaj dalej na macrosolid

Czytaj dalej na pkmCAD

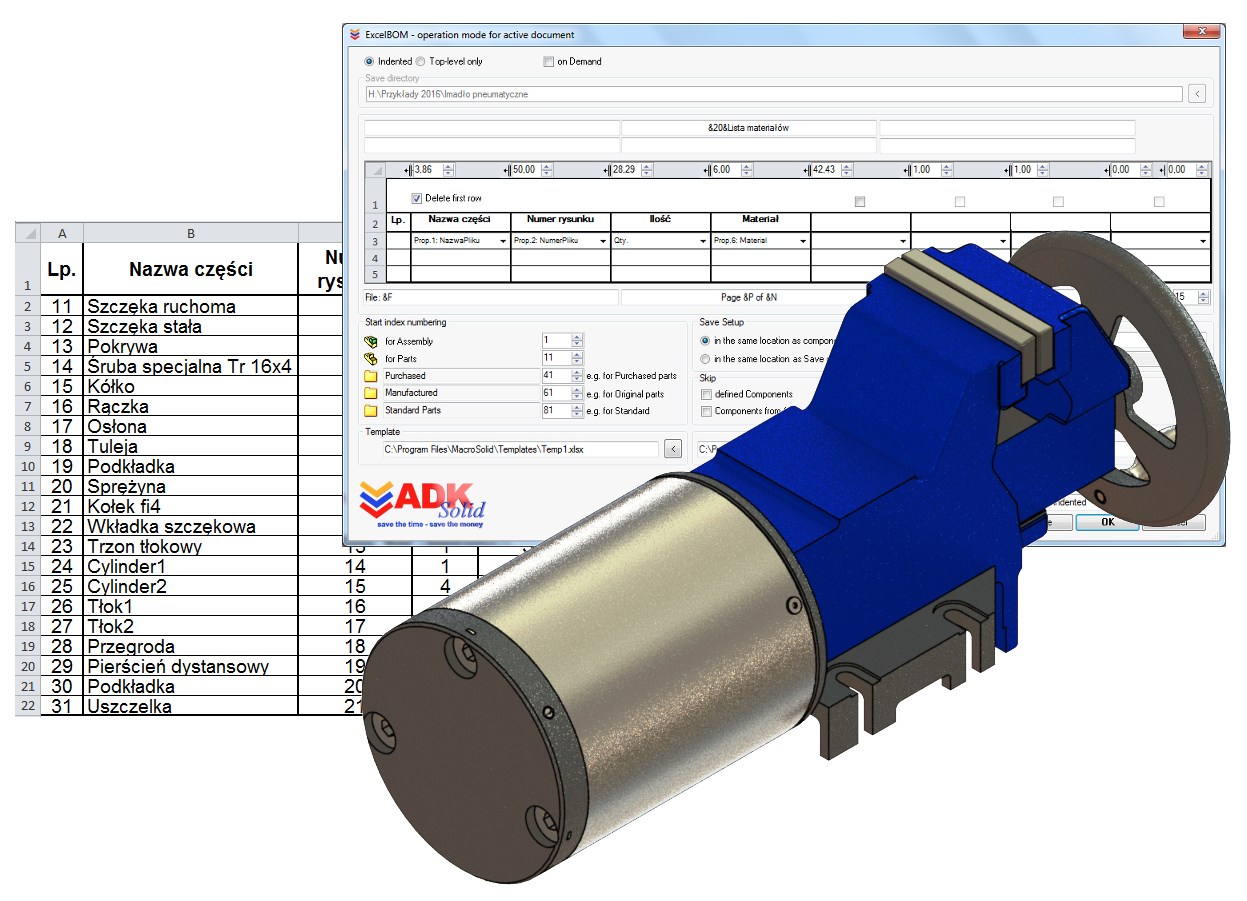

ExcelBOMMakro EXCELBOM - makro umożliwia generowanie pliku Excel®, który może posłużyć jako lista materiałów tzw. BOM.

Makro umożliwia sortowanie komponentów ze względu na ich typ. W pierwszej kolejności wypisywane są złożenia, następnie części, a w dalszej kolejności te komponenty, które znajdują się w folderze o nazwie zdefiniowanej przez Użytkownika.  Dla każdego z typów określana jest liczba porządkowa – liczba startowa, od której będzie rozpoczynane numerowanie w kolumnie A.

Makro wyposażono w możliwość: uzupełniania nagłówka i stopki, definiowania szerokości kolumn oraz wysokości wierszy, możliwość zapisu pliku w tej samej lokalizacji co złożenie, z którego generowane jest zestawienie lub do wybranego folderu. W ExcelBOM tak jak w większości makr z MacroSolid wbudowano możliwość zastosowania filtrów pomijania.

Czytaj dalej na macrosolid

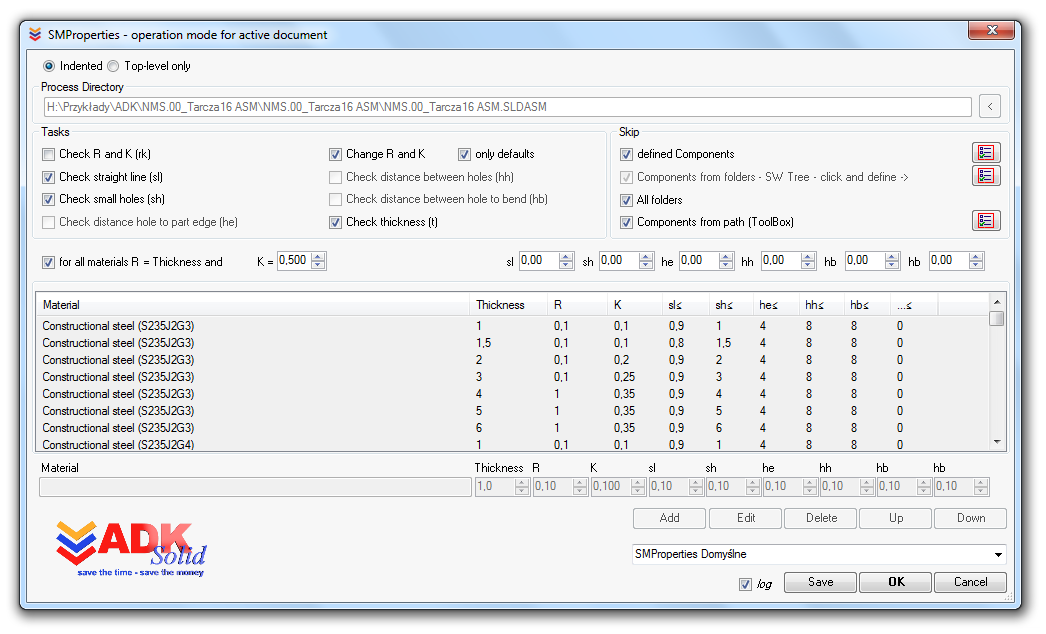

SMPropertiesMakro SMProperties służy przede wszystkim do automatycznej zmiany współczynnika K oraz promienia gięcia R w modelach blach w zależności od zdefiniowanego materiału i grubości.

Poza ww. główną funkcjonalnością makro pozwala również na identyfikację potencjalnych problemów produkcyjnych na etapie projektowania tzn. umożliwia wykrycie problemów związanych m.in. z minimalną długością linii prostych, minimalną średnicą otworów czy też sprawdzenie czy zdefiniowany współczynnik K i promień gięcia R pokrywa się z wartościami zdefiniowanymi w tabeli parametrów.

Czytaj dalej na macrosolid

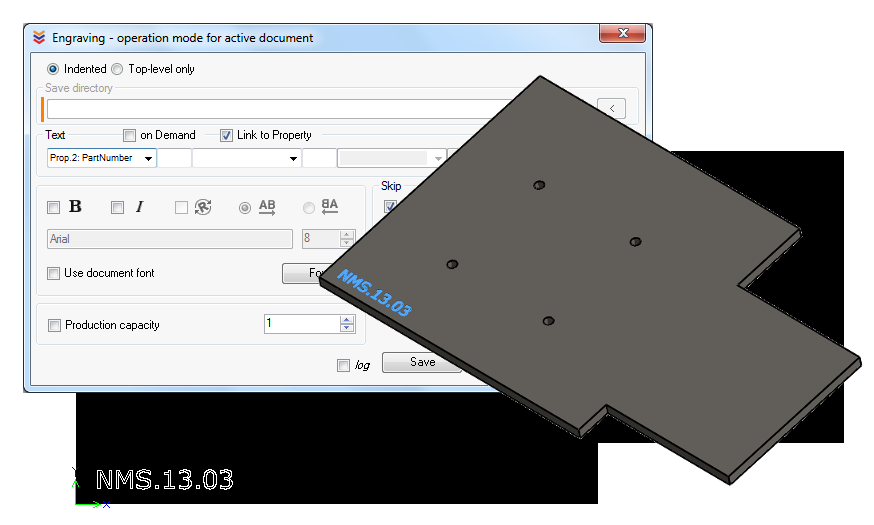

EngravingMakro Engraving - służy do dodawania operacji wyciągnięcia wycięcia tekstu. Tekst grawerowania, definiowany przez Użytkownika na bazie m.in. właściwości pliku dodawany jest na nieruchomej ścianie operacji rozłożenia.

Czytaj dalej na macrosolid

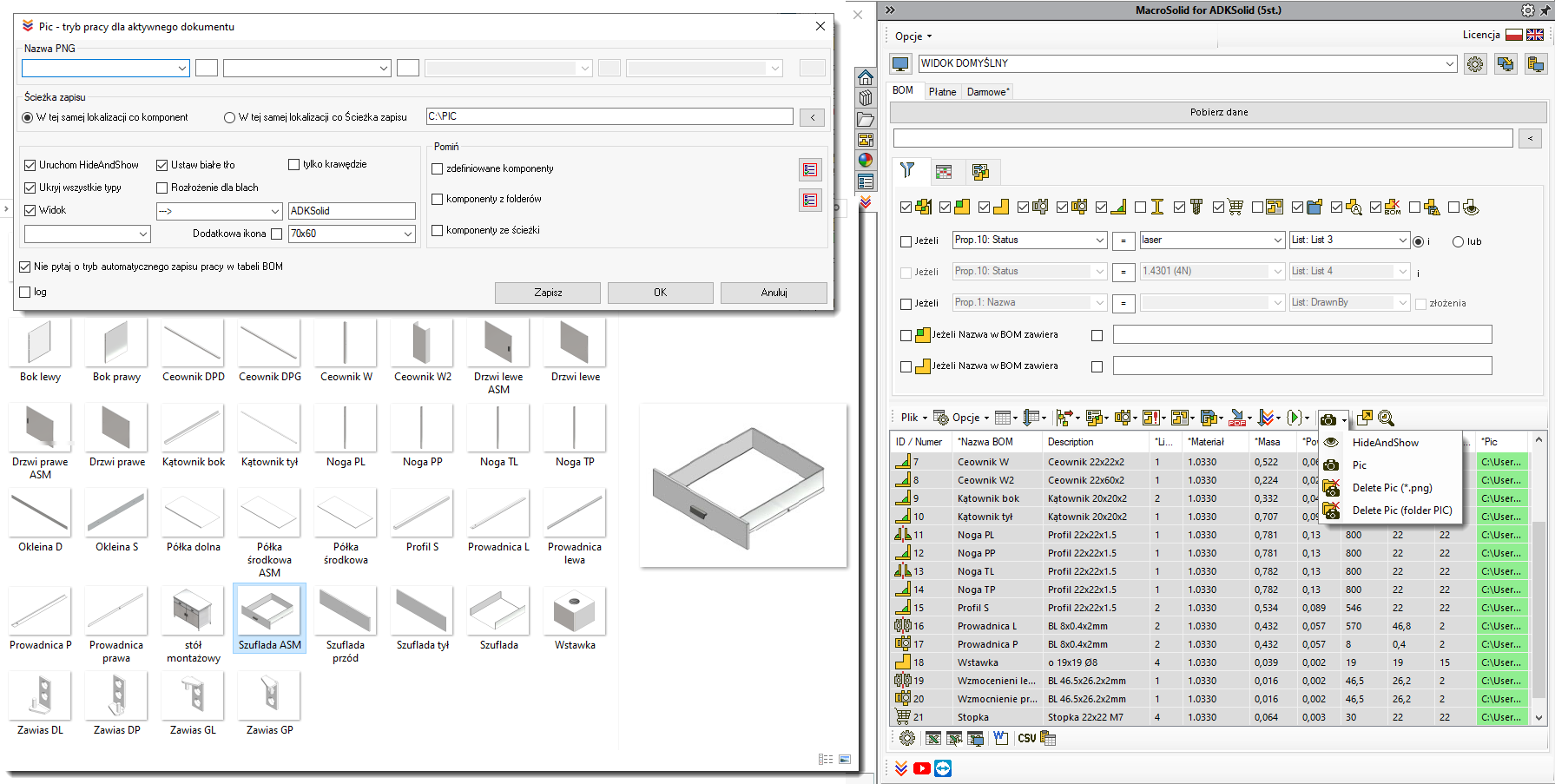

MacroSolid Pic 3Makro PIC to generator zdjęć komponentów. Domyślnie pliki png zapisują się w folderze "Pic" tej samej lokalizacji, co komponent, z którego generowane jest zdjęcie, jednak w ustawieniach makra możesz zaplanować nazwę oraz zdefiniować docelową ścieżkę zapisu. Zdjęcia te wykorzystywane są przez funkcjonalności MacroSolid m.in. w raportach MS Excel® czy MS Word®, DRWReport.

Czytaj dalej na macrosolid

MacroSolid Barcodes QR 2Barcodes to zintegrowany z SOLIDWORKS® generator kodów kreskowych. Makro umożliwia wygenerowanie liniowych kodów kreskowych oraz 2D - Codabar, Code 11, Code 2 of 5, Code 39, Code 93, Code 128, EAN 8, EAN 13, GS1-128 / EAN-128, Interleaved 2 of 5, ITF-14, MSI Plessey, USPS OneCode, PLANET, POSTNET, RM4SCC, UPC-A, UPC-E, Data Matrix, PDF 417, QR Code.

Kody mogą zostać wykorzystywane w raportach MacroSolid m.in. w pliku MS Excel®, MS Word®, PDFie. Makro PicControl umieści kody na rysunkach.

Czytaj dalej na macrosolid

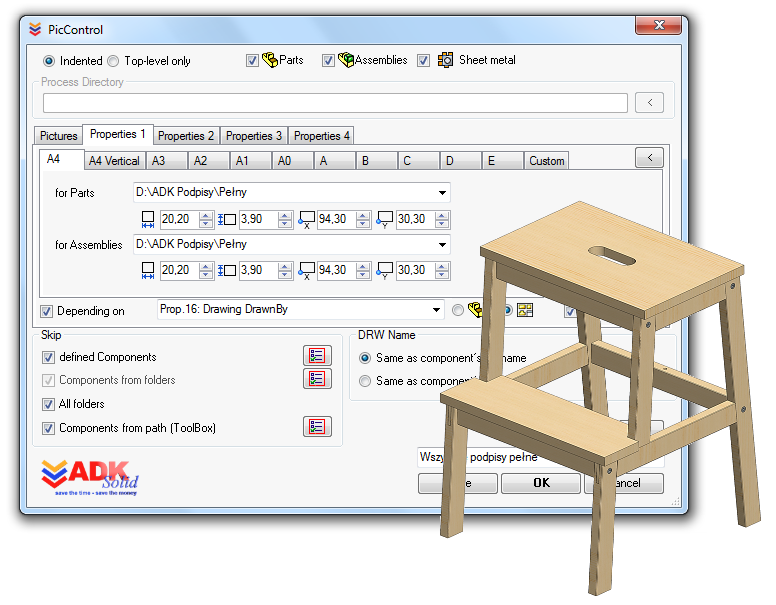

PicControlMakro PicControl to rozwiązanie, które umożliwia hurtowe dodanie grafik w warstwie edycji arkusza rysunków 2D projektu.

Makro obsługuje jednocześnie do czterech grafik, przy czym pierwsza z nich wybierana jest bezpośrednio ze ścieżki dostępu do pliku, kolejne zaś wybierane są automatycznie ze wskazanej lokalizacji w zależności od wartości właściwości. Szerokość, wysokość oraz współrzędne x i y pozycji umieszczenia grafik definiowane są w zależności od formatu arkusza. Makro dodając grafikę odpowiednio nazywa ją, dzięki czemu w kolejnych krokach będzie mogło ją usunąć, zmodyfikować, podmienić.

Makro możesz wykorzystać do kontroli na rysunkach 2D np. logo firmy, znaku wodnego, podpisu ;) ...

Czytaj dalej na macrosolid



loading...

Jakosc pliku 32X32

ImageQuality

MacroSolid UnitSystems

UnitSystem

MacroSolid OpenPath

Open Path

Draw

Draw

Makro SolidWorks TranslateFeatures PLENG

TranslateFeatures

MacroSolid RunMacro

RunMacro

MacroSolid CutProperties

CutListProperties

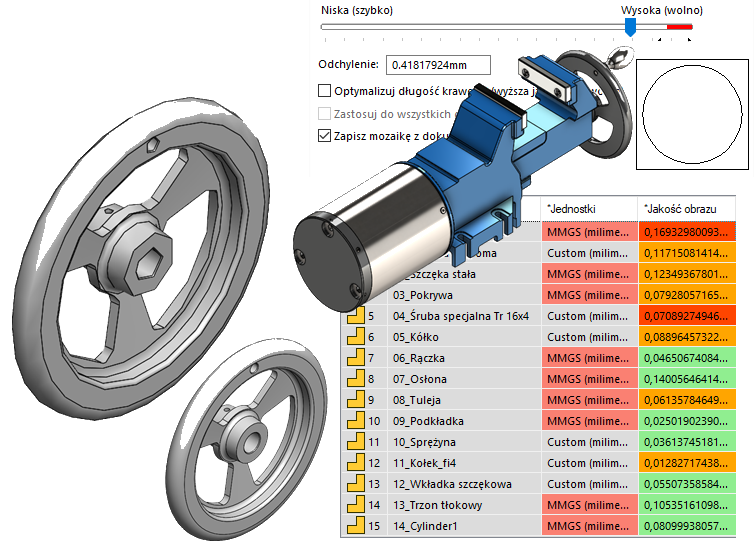

MacroSolid ImageQualityImageQuality umożliwia kontrolę i definiowanie jakości obrazu w dokumentach poprzez: wybranie swojej wartości, maksymalnej lub minimalnej wartości lub według procentowej pozycji suwaka TrackBar. Kolumna *Jakość obrazu w zakładce BOM wyświetli aktualną wartość jakości obrazu oraz oznaczy kolorem zielonym, pomarańczowym oraz czerwonym w zależności, jak blisko jest wartości, która znacząco zwiększa rozmiar pliku, powoduje spowolnienie wydajności graficznej oraz zwiększa zużycie pamięci.

Czytaj dalej na macrosolid

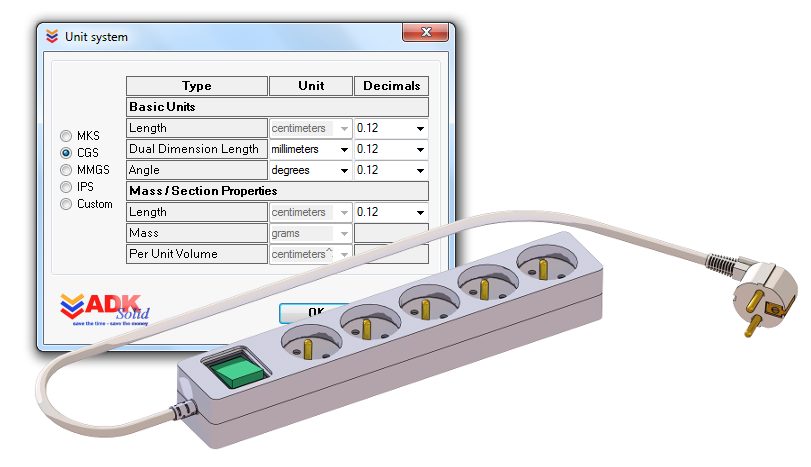

UnitSystem

UnitsSystem zapewnia kontrolę nad zdefiniowanymi w modelach jednostkami miar. W zakładce BOM możesz skorzystać z kolumny *Jednostki, która wyświetli ustawienia dokumentów oraz podświetli na czerwono te, które nie spełniają założeń zapisanych w oknie makra.

Czytaj dalej na macrosolid

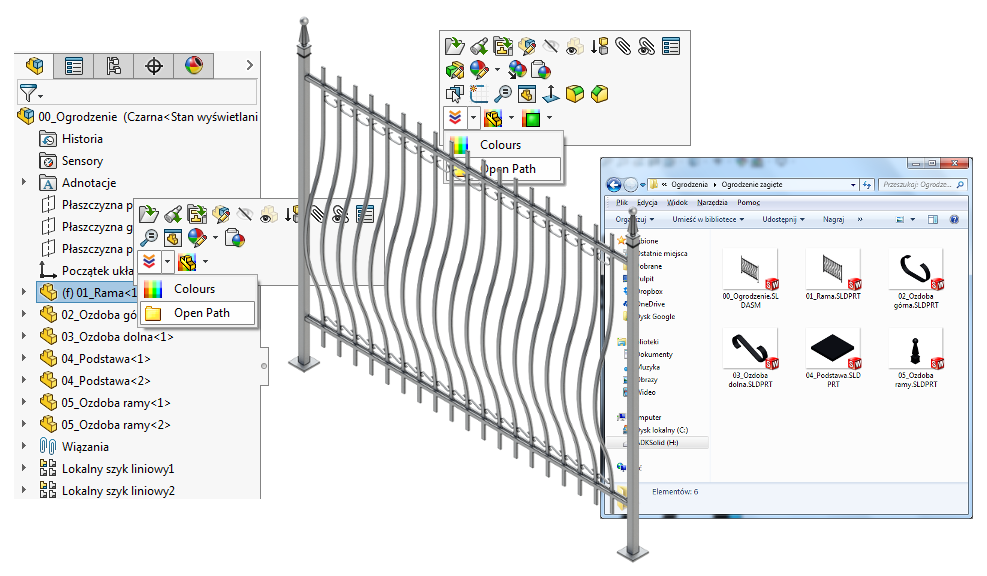

OpenPathMakro OpenPath lokalizuje miejsce zapisu komponentu jednym kliknięciem.

Funkcjonalność podpięta jest pod wysuwany pasek narzędziowy po kliknięciu na komponent w drzewie operacji FeatureManager lub na ścianie w obszarze graficznym.

Czytaj dalej na macrosolid

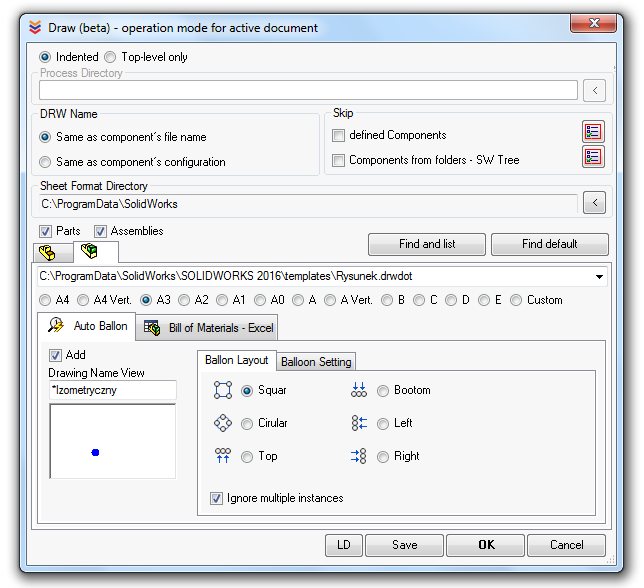

DrawMakro Draw to makro będące naszą odpowiedzią na często zadawane pytanie: "Czy możliwe jest opracowanie makra, które będzie za nas robiło dokumentację techniczną?". Nasza odpowiedź jest zawsze taka sama: "Makro nie zastąpi człowieka, ale tak, w pewnym zakresie prac związanych z opracowaniem rysunków technicznych automat może wyręczyć konstruktora".

Podjęliśmy wyzwanie i rozpoczęliśmy prace nad automatyzowaniem generowania dokumentacji płaskiej. W aktualnej wersji makro zakłada dokumenty slddrw dla każdego modelu sldprt i sldasm wychodząc przy tym z wybranego szablonu drwdot.

W przypadku rysunku części makro może dodać dwa widoki o zdefiniowanej nazwie i lokalizacji na arkuszu oraz widok standardowy potrójny. Dla rysunków złożeń makro może dodać jeden widok wraz z odnośnikami oraz listą materiałów opartą o szablon .sldbomtbt.

Aktualnie testujemy nowe funkcjonalności.

Czytaj dalej na macrosolid

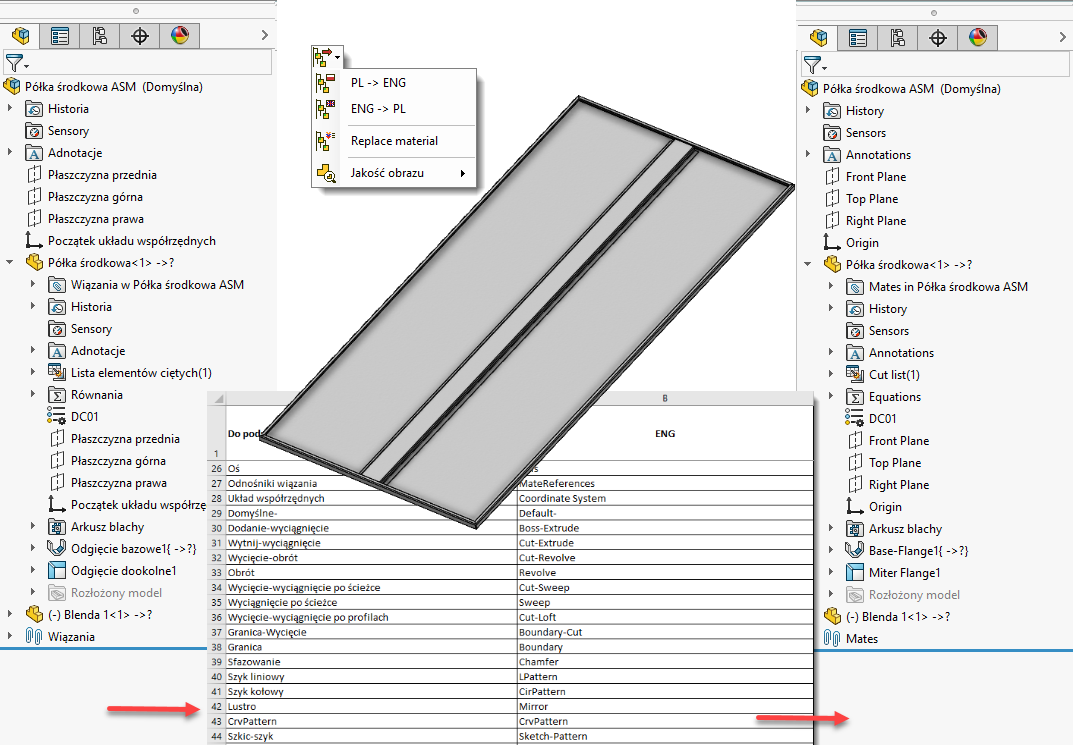

MacroSolid TranslateFeature 2TranslateFeatures to makro, które podmienia nazwy wszystkich elementów drzewa FeatureManager dla dokumentów części, złożeń i rysunków. Po uruchomieniu funkcjonalności z poziomu zakładki BOM przetłumaczysz wszystkie dokumentu projektu według słownika zamieszczonego w pliku TranslateFeatures.xlsx.

Czytaj dalej na macrosolid

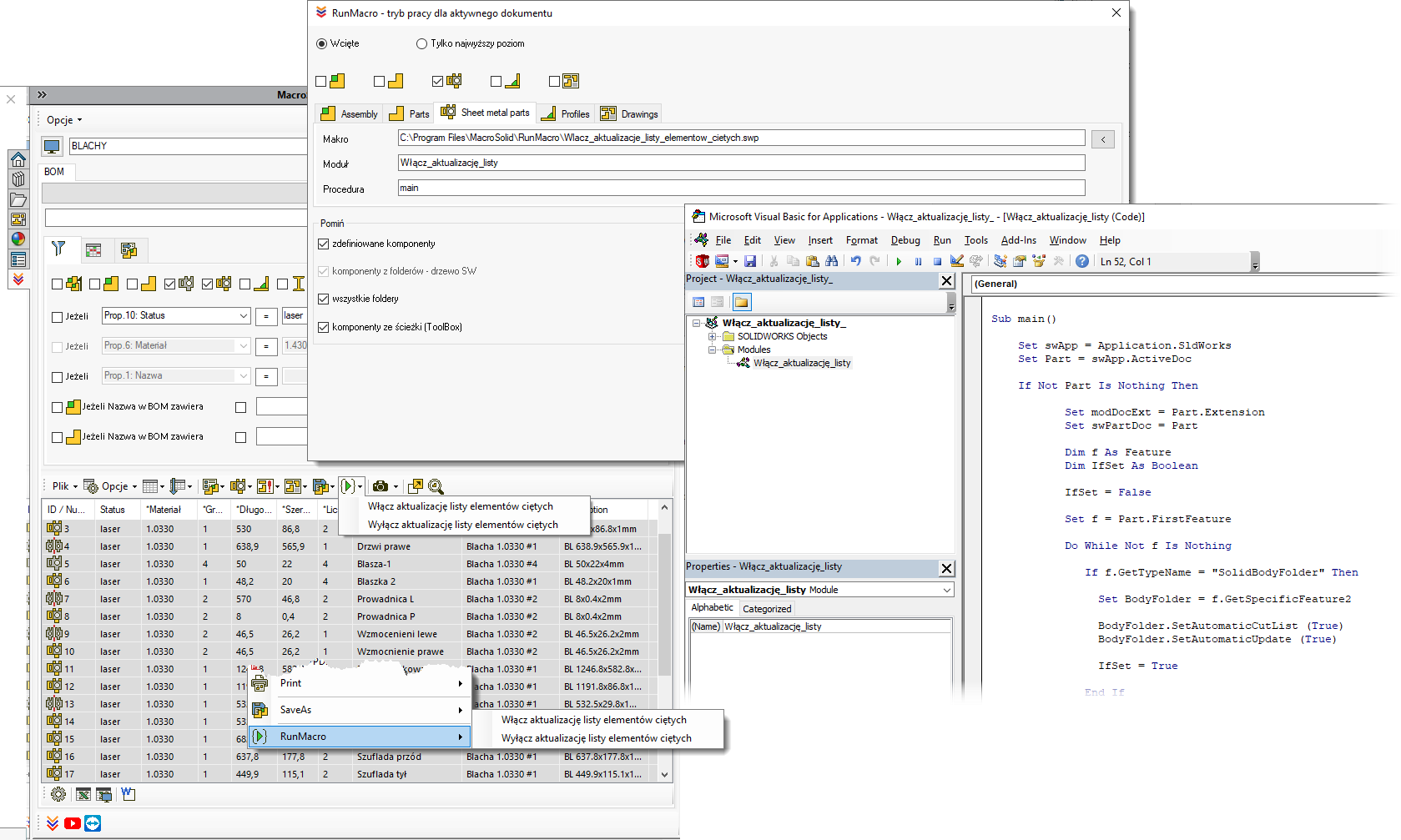

MacroSolid RunMacro 2RunMacro to narzędzie, dzięki któremu uruchomisz swoje makro *.swp.

Makra dostępne za darmo w sieci lub te w SOLIDWORKS API Help to zazwyczaj makra działające tylko dla aktywnego dokumentu. RunMacro umożliwi Ci podpięcie ich pod interfejs MacroSolid a dzięki temu uruchomisz swoje makra na przefiltrowanej tabeli BOM, na zaznaczonych komponentach tabeli BOM lub też na plikach znajdujących się w wskazanym folderze na dysku komputera.

Czytaj dalej na macrosolid

MacroSolid CutListProperties 3CutListPrperties służy do hurtowego uzupełnienia właściwości w elementach ciętych konstrukcji spawanych. Poza uzupełnieniem standardowych właściwości, które powinny znaleźć się w elementach ciętych blach i profili (DŁUGOŚĆ, MATERIAŁ, KĄT1, KĄT2, MASA, Długość ramki granicznej, Szerokość ramki granicznej), makro umożliwia: przekopiowanie wybranej właściwości rodzica, przypisanie kolejnego numeru lub tekstu, utworzenie ramki granicznej 3D i zdefiniowanie właściwości z wymiarami gabarytowymi bazującymi na niej. Na szczególną uwagę zasługują dodatkowe funkcje automatyzujące proces definiowania właściwości m.in podmiana wartości właściwości według zawartości pliku IfPropertiesThen.xlsx, pobranie z pliku FromExcelBOM.xlsx wartość właściwości na podstawie nazwy oraz materiału czy też łączenie dwóch właściwości.

Czytaj dalej na macrosolid
