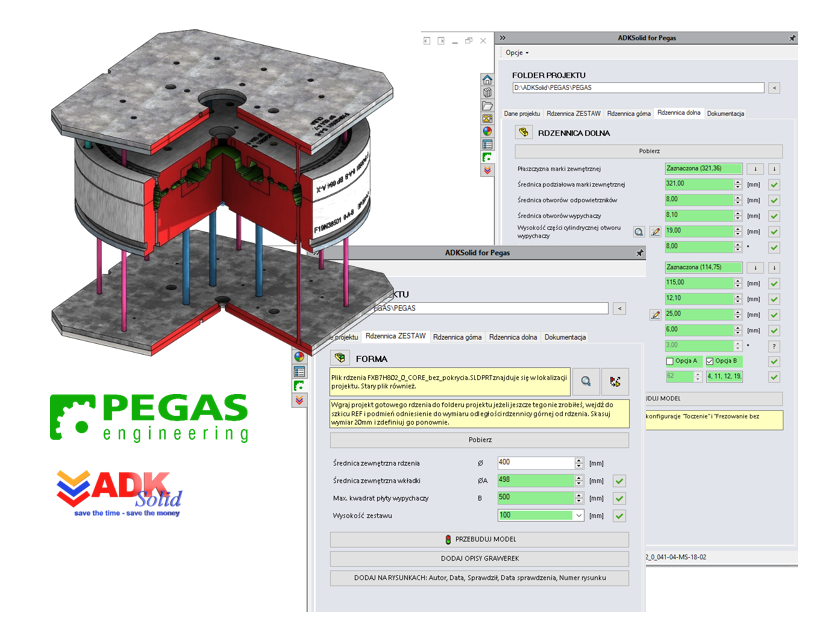

Dodatek ADKSolid for PEGAS to zintegrowane z systemem 3D CAD SOLIDWORKS® oprogramowanie na zamówienie firmy P.P.H.U. Pegas S.c. J. Gąsior, J.P.P. Paulukiewicz, którego zadaniem jest zautomatyzowanie prac projektowych związanych z przygotowaniem modelu 3D CAD oraz dokumentacji płaskiej oprzyrządowania technologicznego (formy) do wytwarzania rdzeni odlewniczych tarcz hamulcowych.ADKSolid for Pegas 2019

Dodatek ADKSolid for PEGAS dostarcza szeregu funkcjonalności konstruktorowi, które razem umożliwiają skrócenie czasu przygotowania niezbędnej do realizacji procesów technologicznych wytwarzania dokumentacji konstrukcji formy rdzeni odlewniczych średnio o połowę, przy jednoczesnym założeniu, iż ww. dodatek umożliwia efektywną pracę również mniej doświadczonym konstruktorom.

Po wprowadzeniu odpowiednich danych w interfejsie dodatku znajdującym się w zakładce okna zadań SOLIDWORKS® jak i zaznaczeniu odpowiednich elementów referencyjnych na modelu program m.in:

  • tworzy odpowiednie archiwa folderów i podfolderów dla nowego projektu;
  • generuje do powyższych folderów model 3D oraz rysunki 2D z jednoczesną zmianą nazw tych plików zgodnych z nowymi danymi projektu;
  • zmienia odpowiednie wartości parametrów modeli 3D rdzennicy jak i dobiera odpowiednie ich konfiguracje, dostosowując do geometrii rdzenia jaki rdzennica ma produkować;
  • sprawdza, definiuje i aktualizuje opcje grawerowania unikalnego kodu rdzenia oraz numeru narzędzia na rdzennicach;

By znacznie przyspieszyć pracę nad rysunkami 2D program automatycznie aktualizuje notatki grawerek, daty, nazwiska konstruktorów oraz numery rysunków.

Udogodnieniem jest również możliwość szybkiego generowania plików dokumentacji z zaplanowanymi nazwami, w formatach potrzebnych dla innych działów zakładu (PDF, STEP, PARASOLID, DXF) oraz bezpośrednie drukowanie dokumentacji płaskiej na wyznaczonych drukarkach w odpowiednio ustalonych przez użytkownika formatach.
