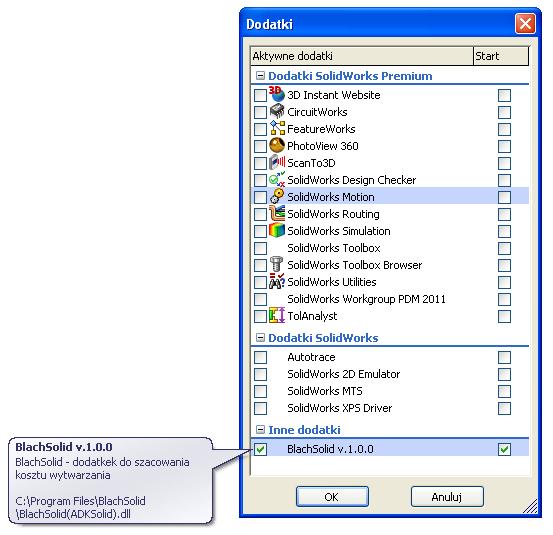

BlachSolid to dodatek w pełni zintegrowany z SOLIDWORKS®, którego zadaniem jest wspomaganie Użytkownika przy szacowaniu i kontroli kosztów wytwarzania na etapie projektowania części blaszanych w systemie CAD 3D. Dodatek został zaprojektowany wspólnie ze specjalistami z branży, pracującymi w środowisku SOLIDWORKS®, dzięki czemu wycena komponentów za pomocą dodatku jest prosta a wyniki wiarygodne. Konstruktor, technolog z pomocą dodatku BlachSolid, wykorzystującego informacje zawarte w modelu części zamodelowanej za pomocą narzędzi „Arkusz blachy”, może oszacować m.in. koszt materiału, wytwarzania czy zabezpieczenia projektowanego detalu.

BlachSolid posiada status DS SOLIDWORKS Solution Partner.

Szacowanie kosztów z użyciem BlachSolid sprowadza się do zdefiniowania typu materiału, wielkości produkcji oraz wyboru operacji rozkroju modelu; wyboru odpowiedniego Kalkulatora; uzupełnienia wybranego Kalkulatora informacjami składowymi kosztu oraz danymi, które mogą być pobrane bezpośrednio z modelu 3D części; zapisania kalkulacji na Liście Kosztów.

BlachSolid umożliwia Użytkownikowi:

01kalkulację kosztów w wybranym trybie pracy:
->ręcznym, w którym każda składowa kosztów i jej dane ustalane i pobierane są przez Użytkownika;
->automatycznym, w którym składowe kosztów i ich dane pobierane są automatycznie z panelu ustawień/wartości domyślnych oraz z modelu części 3D;
->przed rozpoczęciem modelowania części blaszanej tzw. tryb pracy bez modelu;w trakcie projektowania tzw. tryb pracy rzeczywistej;
->po zakończeniu pracy nad konstrukcją części tzw. tryb wyceny końcowej;

02tworzenie wielu Analiz kosztowych w jednym Projekcie zapisywanym na dysku komputera;

03dodawanie oraz usuwanie referencji analizowanego modelu SOLIDWORKS® do Analizy;

04ustawianie wartości domyślnych Kalkulatorów kosztowych,

05dostosowanie parametrów kalkulacji do warunków panujących w przedsiębiorstwie, dzięki czemu Użytkownik otrzymuje wynik rzeczywistych kosztów - indywidualny, charakterystyczny dla siebie;

06generowanie zestawień w postaci przejrzystych raportów.

Wersja BlachSolid v1.5.0 posiada następujące Kalkulatory: Materiał, Cięcie, Wykrawanie, Zaginanie, Malowanie, Zabezpieczenie: cynkowanie, galwanizowanie, chromowanie, piaskowanie, czernienie, Dodatkowe koszty.

BlachSolid

BlachSolid - przykład 1

BlachSolid - przykład 1 - tryb automatyczny

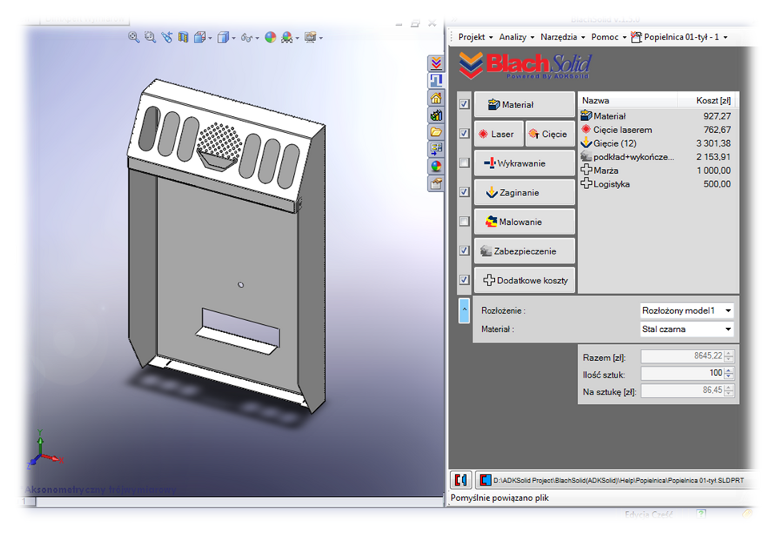

Interfejs

Kalkulacja

Krok po kroku

Kalkulatory

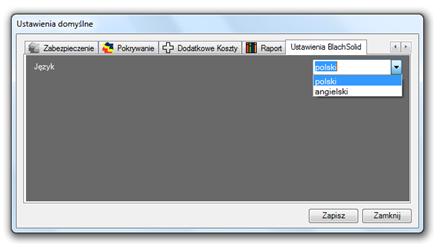

Język

Wymagania

Okno Ustawień Domyślnych

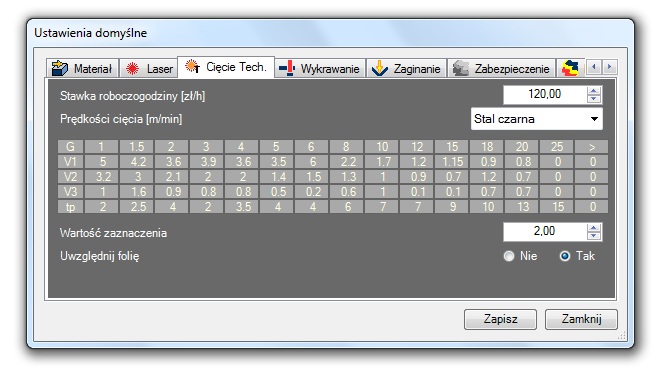

Okno Ustawień Domyślnych – okno, w którym definiowane są wartości domyślne Kalkulatorów dodatku BlachSolid.

Pasek Referencji

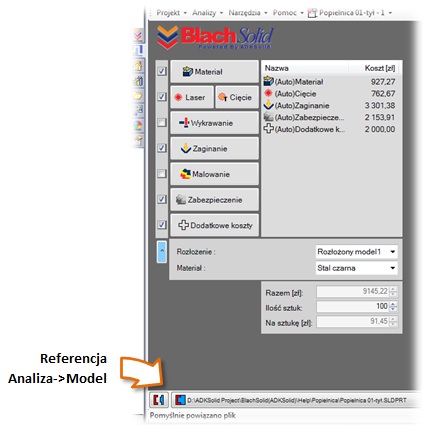

Pasek Referencji – pasek składający się z dwóch przycisków umożliwiających ustalenie Referencji Analiza->Model, czyli przypisanie aktywnego modelu do aktywnej Analizy.

Uwaga! Podczas tworzenia nowej Analizy domyślnie przypisywany jest do niej aktywny model.

W przypadku, gdy aktywnym modelem jest dokument typu część zostanie stworzona Analiza z referencją do tego modelu (Analizy->Nowa Analiza).
W przypadku, gdy aktywnym modelem jest dokument typu złożenie zostaną stworzone Analizy dla wszystkich części z blachy (Analiza->Nowe Analizy wyrobu).

Właściwości Analizy

Wynik końcowy Analizy – suma składników kosztowych Listy Kosztów wyświetlana jest we Właściwościach Analizy w kontrolce:

Razem [zł] – koszt dla zdefiniowanej wielkości produkcji

Na sztukę [zł] – koszt przeliczony na jedną część

Ilość sztuk – wielkość produkcji, ilość części potrzebna do wyprodukowania danej partii wyrobu

Lista Kosztów

Lista Kosztów - to lista kalkulacji kosztowych jednej Analizy. W Liście Kosztów wyświetlana jest unikatowa nazwa, koszt kalkulacji oraz ikona reprezentująca typ kalkulacji.

To Użytkownik decyduje, jakiego typu składniki kosztu (jaka kalkulacja) znajdą się na Liście Kosztów. Mogą być również dodawane do niej kalkulacje o unikatowych nazwach bez względu na rodzaj i ilość.

Menu Główne

Menu Główne - zawiera główne polecenia BlachSolid dotyczące Projektu, Analizy kosztowej, Narzędzi oraz Pomocy. W jego skład wchodzą: Menu Projekt, Menu Analizy, Menu Narzędzia oraz Menu Pomoc.

Menu Projekt - służy do obsługi Projektu

Polecenia Menu Projekt:

Nowy – tworzenie nowego Projektu
Otwórz – otwieranie Projektu z pliku o rozszerzeniu .bsf
Zapisz – zapisanie Projektu do pliku o rozszerzeniu .bsf
Zapisz jako – zapisanie Projektu jako nowy, do nowego pliku z rozszerzeniem .bsf
Zamknij – zamknięcie Projektu

Menu Analizy - służy do obsługi Analiz kosztowych

Polecenia Menu Analizy:

Nowa analiza – tworzenie nowej Analizy
Nowa z aktualnej – tworzenie nowej Analizy z aktywnej tzn. kopiowanie aktywnej Analizy
Zmień nazwę – zmiana nazwy aktywnej Analizy
Usuń – usuwanie aktywnej Analizy

Menu Narzędzia - udostępnia polecenia do generowania Raportu oraz do otwierania Okna Ustawień Domyślnych

Polecenia Menu Narzędzia:

Raport – generowanie raportu

Ustawienia – wywołanie Okna Ustawień Domyślnych, w którym definiowane są ustawienia domyślne dodatku BlachSolid

Interfejs

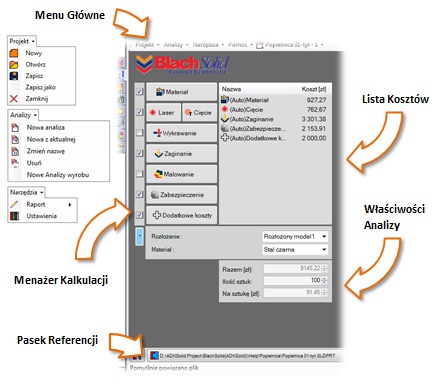

Główne elementy interfejsu Użytkownika BlachSolid to: Menu Główne, Menadżer Kalkulacji , Lista Kosztów, Właściwości Analizy, Pasek Referencji.

Pozostałe elementy interfejsu Użytkownika BlachSolid to: Okno Ustawień Domyślnych, Kalkulatory.

Filozofia kalkulacji

Do analizy kosztów wytwarzania z wykorzystaniem dodatku BlachSolid można podejść na trzy różne sposoby.

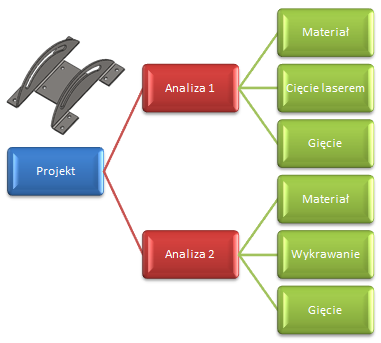

Podejście 1 – analiza kosztowa tej samej części

W Projekcie analizowana jest tylko jedna część (model części) a Analizy stanowią alternatywne wersje kalkulacji kosztów. Symulowanie kosztu w zależności m.in. od wybranego materiału, arkusza wyjściowego, wielkości produkcji, właściwości blachy oraz zastosowanych metod obróbki, zabezpieczenia - daje pełne spektrum kosztu.

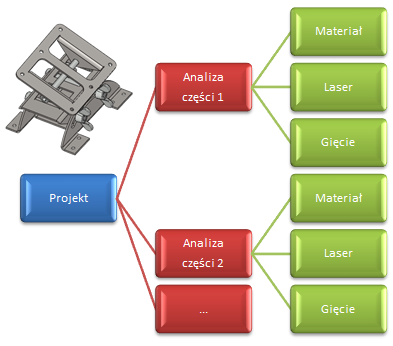

Podejście 2 – analiza kosztowa wyrobu

W Projekcie analizowany jest cały wyrób (model złożenia) lub wybrane części wyrobu z blachy a Analizy stanowią kalkulacje kosztów poszczególnych składowych wyrobu.

Podejście 3 – analiza kosztowa mieszana jako połączenie Podejścia 1 i Podejścia 2

Podstawy BlachSolid

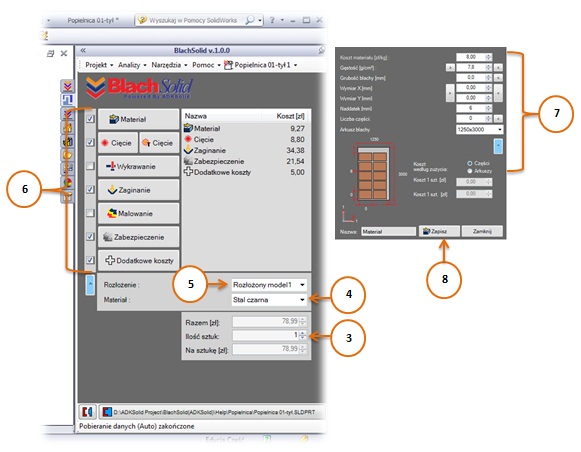

Szacowanie kosztów z użyciem BlachSolid sprowadza się do stworzenia Projektu, z dowolną liczbą Analiz z referencją do wybranych modeli 3D a następnie do uzupełnienia Listy kosztów.

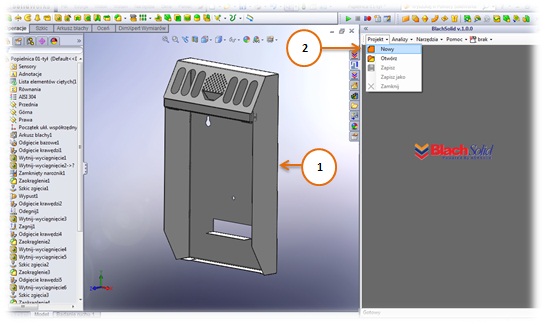

Aby stworzyć Projekt należy:

otworzyć model części z blachy, dla którego chcemy przeprowadzić analizę kosztu wytwarzania (1),
wybrać Nowy z Menu Projekt (Projekt->Nowy) (2).

Równocześnie podczas tworzenia Projektu,

tworzona jest pierwsza Analiza o nazwie takiej samej jak nazwa aktywnego modelu części SOLIDWORKS®,
definiowana jest automatycznie referencja aktywnego modelu części do stworzonej Analizy.

Do Projektu mogą być dodawane nowe Analizy a także usuwane i/lub modyfikowane już istniejące.

Dla każdej Analizy w Projekcie należy:

zdefiniować wielkość produkcji (3),
zdefiniować typ materiału (4),
wybrać operację rozkroju modelu, z którego będą pobierane informacje (5),
wybrać odpowiedni Kalkulator (6),
uzupełnić wybrany Kalkulator informacjami składowymi kosztu oraz danymi, które będą pobrane bezpośrednio z modelu 3D części (7),
zapisać kalkulację na Liście Kosztów (8).

Analizy

Analizy – dodawanie nowych; usuwanie; zmiana nazwy

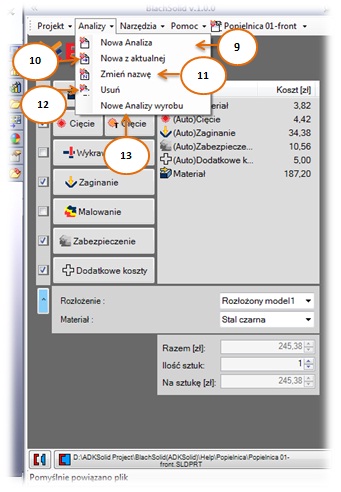

Dodawanie nowej Analizy do Projektu

Aby dodać nową Analizę do Projektu wybierz z Menu Głównego polecenie Nowa Analiza (Analizy->Nowa Analiza) (9).
Aby skopiować aktywną Analizę wybierz z Menu Głównego polecenie Nowa z aktualnej (Analizy->Nowa z aktualnej) (10).
Aby zmienić nazwę aktywnej Analizy wybierz z Menu Głównego polecenie Zmień nazwę (Analizy->Zmień nazwę) (11).
Aby usunąć aktywną Analizę wybierz z Menu Głównego polecenie Usuń (Analizy->Usuń) (12).
Aby dodać Analizy dla wszystkich części z blachy wyrobu (modelu złożenia) wybierz polecenie Nowe Analizy wyrobu (Analizy->Nowe Analizy wyrobu) (13).

Referencja

Przypisywanie modelu do Analizy

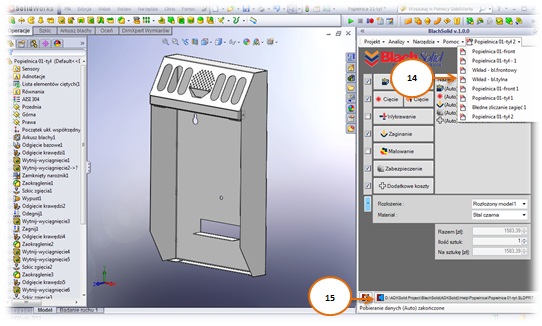

Aby przypisać model do Analizy:

otwórz Analizę (14),
otwórz lub aktywuj właściwy model 3D części,
kliknij przycisk (15).

Usuwanie referencji

Aby usnąć referencję modelu z Analizy:

otwórz Analizę (14),
kliknij przycisk (16).

Uwaga! Podczas tworzenia nowej Analizy domyślnie, przypisywany jest do niej aktywny model.

Kalkulacje

Kalkulacje – dodawanie nowych; usuwanie i/lub modyfikacja istniejących

Dodawanie nowej kalkulacji

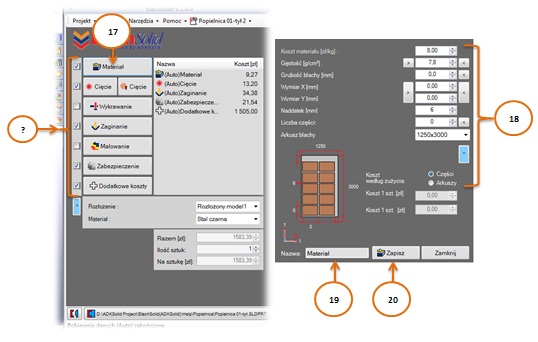

Aby dodać kalkulację do Listy Kosztów:

wybierz odpowiedni Kalkulator i kliknij na przycisk (17),
uzupełnij wybrany Kalkulator (18),
zdefiniuj nazwę kalkulacji (19),
kliknij na przycisk Zapisz (20).

Kalkulacja zostanie zapisana na Liście Kosztów pod zdefiniowaną nazwą.

Usuwania kalkulacji

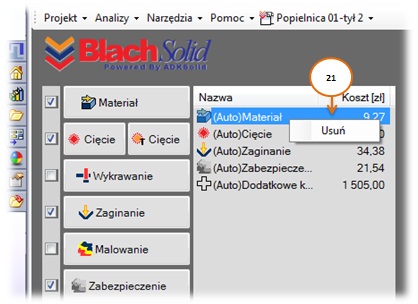

Aby usunąć kalkulację z Listy Kosztów:

zaznacz kalkulację klikając na odpowiedni wiersz Listy Kosztów
kliknij prawym przyciskiem myszy i wybierz z menu kontekstowego Usuń (21)

Modyfikacja istniejącej kalkulacji

Aby zmodyfikować kalkulację:

dwa razy kliknij na odpowiedni wiersz Listy Kosztów
zmień ustawienia Kalkulatora – dokonaj modyfikacji w ustalonym przez siebie zakresie
kliknij przycisk Zapisz

UWAGA: Składniki Listy Kosztów przeliczane są przy zmianie typu materiału dokonywanej przy pomocy kontrolki combobox "Materiał" oraz wielkości produkcji przy zmianach w kontrolce"Ilość sztuk".

Wartości domyślne

Wartości domyślne BlachSolid – definiowanie/modyfikowanie

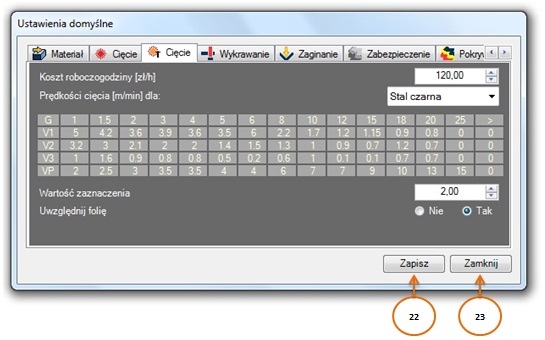

Aby zdefiniować/zmodyfikować wartości domyśle programu BlachSolid:

otwórz Okno Ustawień Domyślnych wybierając z Menu Głównego polecenie Ustawienia (Narzędzia->Ustawienia)
zdefiniuj/zmodyfikuj wartości kontrolek/zakładek – pamiętaj, że każda zakładka przypisana jest odpowiedniemu Kalkulatorowi
jeśli chcesz zapisać zmiany ustawień domyślnych kliknij przycisk Zapisz (22)
jeśli nie chcesz zapisywać zmian ustawień domyślnych kliknij przycisk Zamknij (23)

Kalkulatory

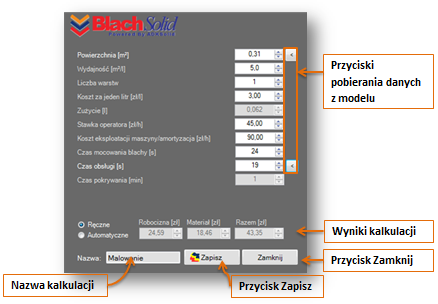

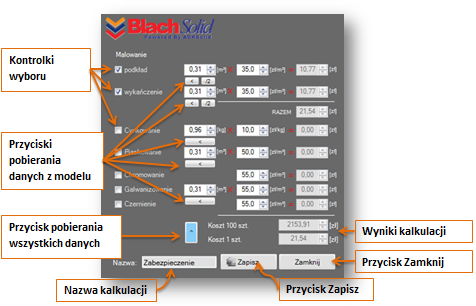

Każdy dostępny kalkulator BlachSolid posiada: Przyciski pobierania danych z modelu, Wyniki kalkulacji, przycisk Zamknij, przycisk Zapisz oraz kontrolkę do wprowadzenia unikatowej Nazwy kalkulacji.

Do uzyskania rzetelnego wyniku kalkulacji wprowadź niezbędne, prawidłowe dane - właściwości, które bezpośrednio wpływają na wielkość kosztu. Podczas pierwszego uruchomienia kalkulatorów (zdefiniowania składowych kosztu na Liście kosztów) niektóre kontrolki uzupełniane są wartościami domyślnymi programu, definiowanymi przez Użytkownika w Oknie Ustawień Domyślnych. Pozostałe wartości możesz wprowadzać ręcznie lub pobrać klikając na Przyciski pobierania danych z modelu. Przyciski te są aktywne tylko wtedy, gdy do Analizy przypisany jest model tzn. istnieje referencja Analiza->Model.

Na każdym etapie pracy z dodatkiem BlachSolid możesz zmieniać wartości kontrolek kalkulatorów, co spowoduje przeliczenie składowych kosztu.

Kalkulację możesz zapisać na Liście kosztów pod unikatową nazwą definiowaną w kontrolce Nazwa kalkulacji, klikając przycisk Zapisz. Jeżeli klikniesz przycisk Zamknij kalkulator zostanie zamknięty, a kalkulacja nie zostanie zapisana na Liście kosztów.

Koszt dla zdefiniowanej wielkości produkcji detalu oraz koszt przypadający na jedną sztukę - wyświetlany jest w obszarze Wyniki kalkulacji. W przypadku kalkulatorów „Cięcie Tech.”, „Wykrawanie”, „Zaginanie” dodatkowo wyświetlany jest czas niezbędny do wykonania operacji dla wielkości produkcji.

Materiał

Za pomocą kalkulatora „Materiał”:

przeliczysz koszt materiału zarówno dla zdefiniowanej wielkości produkcji, jak i jednej sztuki, według zużycia części lub zużycia arkusza.
Jeżeli chcesz przeliczyć koszt materiału detalu, nie wliczając przy tym odpadów arkusza blachy, użyj opcji „Koszt według zużycia części” – płacisz tylko za materiał przypadający na daną część. Jeżeli natomiast chcesz przeliczyć koszt według zużycia arkusza, kliknij drugą opcję – płacisz za cały arkusz.
przeliczysz ile części zmieści się na wybranym arkuszu blachy,
przeliczysz ile części zmieści się w kierunku X, a ile w kierunku Y wybranego arkusza blachy,
przeliczysz ile arkuszy zostanie zużytych,
przeliczysz wymiary pasków odpadu,
będziesz miał graficzny podgląd wyników.

Aby wyliczyć koszt materiału należy uzupełnić danymi następujące kontrolki kalkulatora:

Koszt materiału [zł/kg] – koszt materiału za jeden kilogram.

Gęstość [g/cm3] – gęstość materiału definiowana dla analizowanej części. Jeżeli chcesz pobrać gęstość zdefiniowanego materiały analizowanego modelu kliknij przycisk po prawej stronie kontrolki (patrz obrazek poniżej - 1). Kliknięcie przycisku po lewej stronie kontrolki (patrz obrazek poniżej - 2) powoduje wczytanie gęstości materiału zapisanej w wartościach domyślnych BlachSolid dla ustawionego typu materiału.

Grubość blachy [mm] – grubość arkusza blachy. Możesz zdefiniować grubość wpisując odpowiednią wartość w kontrolce. Jeżeli chcesz pobrać grubość z modelu kliknij przycisk po prawej stronie kontrolki.

Wymiar X [mm] oraz Wymiar Y [mm] – wymiary prostokąta opisanego na części. Jeżeli chcesz pobrać wymiary z modelu kliknij przycisk po prawej stronie kontrolek (patrz obrazek poniżej - 1). Do kontrolki Wymiar X [mm] zostanie przypisana długość krótszej krawędzi prostokąta opisanego na rozkroju modelu części, natomiast do kontrolki Wymiar Y [mm] długość dłuższej krawędź.

Klikając na przycisk po lewej stronie kontrolek (patrz obrazek poniżej - 2) program zmieni orientację części na arkuszu.

Naddatek [mm] – wartość naddatku - bezpiecznej odległości między częściami rozłożonymi na arkuszu blachy.

Liczba części – liczba części na wybranym arkuszu. Liczba części przeliczana jest automatycznie podczas zmiany wartości wymiarów części, naddatku oraz zmiany rodzaju arkusza.

Arkusz blachy – rodzaj arkusza. Do wyboru mamy standardowe rozmiary arkuszy blach: 1000x2000, 1000x3000, 1000x4000, 1250x2500, 1250x3000, 1250x4000, 1500x3000, 1500x4000, 1500x6000, 2000x4000, 2000x6000.

Podczas pierwszego uruchomienia kalkulatora kontrolki: Koszt materiału, Gęstość, oraz Naddatek uzupełniane są wartościami domyślnymi programu, definiowanymi przez Użytkownika w Oknie Ustawień Domyślnych. Pozostałe wartości należy uzupełnić ręcznie i/lub automatycznie klikając Przyciski pobierania danych dla każdej kontrolki oddzielnie lub Przycisk pobierania wszystkich danych.

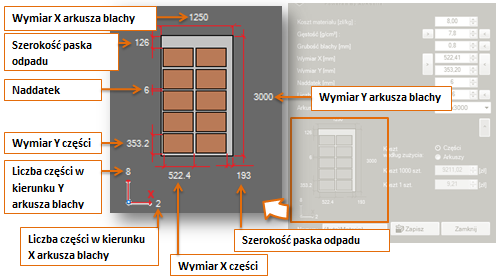

Możesz skorzystać z Grafiki pomocniczej, która w sposób schematyczny prezentuje najważniejsze informacje o części na tle wybranego formatu arkusza blachy. Zmieniając wymiary części, orientację części na arkuszu, naddatek oraz format arkusza blachy możesz szybko zdecydować, które ustawienia są najkorzystniejsze.

Uwaga! Wartości szerokości pasów odpadu zostały zaokrąglone do liczb całkowitych.

Laser

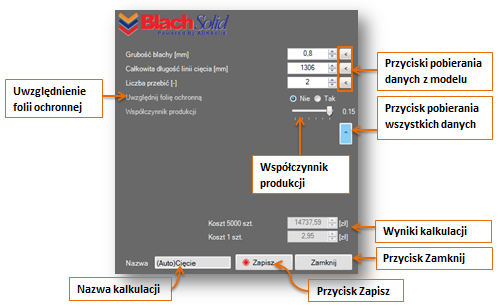

Kalkulator „Laser” został w pełni dostosowany do szacowania kosztu cięcia laserem.

Aby wyliczyć koszt cięcia laserem należy uzupełnić następujące kontrolki kalkulatora:

Grubość blachy [mm] – grubość arkusza blachy. Możesz zdefiniować grubość wpisując odpowiednią wartość w kontrolce. Aby pobrać grubość z modelu kliknij przycisk po prawej stronie kontrolki.

Całkowitą długość linii cięcia [mm] – całkowita długość linii cięcia laserem. Możesz zdefiniować długość cięcia wpisując wartość długości w kontrolce lub pobrać bezpośrednio z modelu. Należy jednak pamiętać, aby podczas pobierania długości linii cięcia model po rozłożeniu przedstawiał rzeczywisty stan części po zabiegu cięcia laserem. Należy wygasić wszystkie operacje, które powodują generowanie niepotrzebnych linii. Jeżeli nie zostaną on wygaszone, program może pobrać w sposób nieprawidłowy długość linii cięcia, co spowoduje zafałszowanie kalkulacji.

Liczba przebić – liczba przebić lasera w arkuszu blachy niezbędna do wycięcia części.

Uwzględnij folię ochronną – opcja wyboru kalkulacji kosztu cięcia z folią ochronną. Jeżeli blacha cięta jest razem z folią ochronną zaznacz opcję „Tak”.

Współczynnik produkcji – współczynnik, dzięki któremu możliwe staje się dostosowanie kosztu do:

warunków produkcyjnych np. mocy lasera, wielkości produkcji czy skomplikowania cięcia detalu,
klienta np. poziomu udzielanego rabatu.

Współczynnik produkcji na poziomie 0,15 powinien być ustawiony m.in. dla nowego klienta, prototypu, małego zamówienia, dla cięcia laserem o małej mocy, dla cięcia o skomplikowanej ścieżce, produkcji wymagającej przezbrojenia maszyny.

Współczynnik produkcji na średnim poziomie tj. 0,13 powinien być ustawiony dla: stałego klienta, dla którego wykonywane są duże lub częste zamówienia.

Współczynnik produkcji na poziomie 0,1 powinien być ustawiony dla dużych zamówień, o prostych cięciach niewymagających przezbrojeń i obsługi.

Podczas pierwszego uruchomienia kalkulatora Współczynnik produkcji oraz Uwzględnij folię ochronną ustawiane są wartościami domyślnymi programu, definiowanymi przez Użytkownika w Oknie Ustawień Domyślnych. Pozostałe wartości należy uzupełnić ręcznie i/lub automatycznie klikając Przyciski pobierania danych dla każdej kontrolki oddzielnie lub Przycisk pobierania wszystkich danych.

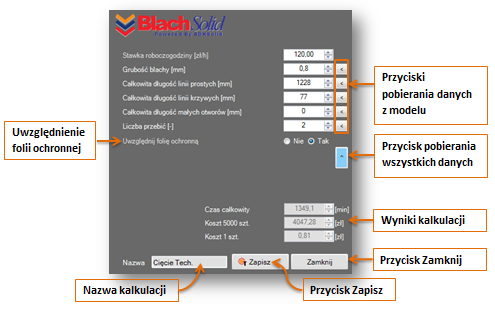

Cięcie Tech.

Kalkulator „Cięcia Tech.” został tak opracowany, aby mógł być wykorzystywany do szacowania kosztu każdej metody cięcia arkusza blachy np. cięcia wodą, laserem, plazmą. Analityczna kalkulacja kosztu za pomocą kalkulatora „Cięcia Tech.” sprowadza się do określenia Stawki roboczogodziny cięcia, długości cięcia, prędkości cięcia linii prostych, krzywych oraz małych otworów. Poza tym, należy określić również Liczbę przebić oraz ewentualnie uwzględnić folię ochronną.

Aby wyliczyć koszt cięcia kalkulatorem „Cięcia Tech.” należy uzupełnić następujące kontrolki:

Stawka roboczogodziny [zł/h] – rzeczywisty koszt cięcia w przeliczeniu na jedną godzinę.

Grubość blachy [mm] – grubość arkusza blachy. Możesz zdefiniować grubość wpisując odpowiednią wartość w kontrolce lub pobrać dane z modelu. Aby pobrać grubość z modelu kliknij przycisk po prawej stronie kontrolki.

Całkowitą długość linii prostych [mm] – Możesz zdefiniować długość cięcia linii prostych wpisując jej wartość w kontrolce lub pobierając bezpośrednio z modelu. Do przeliczenia czasu cięcia linii prostych pobierana jest prędkość V1, definiowana w ustawieniach domyślnych programu BlachSolid.

Całkowitą długość linii krzywych [mm] – Możesz zdefiniować długość cięcia linii prostych wpisując jej wartość w kontrolce lub pobierając bezpośrednio z modelu. Prędkości cięcia dla linii krzywych (V2) pobierana jest automatycznie z ustawień domyślnych programu BlachSolid.

Całkowitą długość małych otworów [mm] – Możesz zdefiniować długość cięcia wpisując jej wartość w kontrolce lub pobierając bezpośrednio z modelu. Prędkości cięcia małych otworów (V3) pobierana jest automatycznie z ustawień domyślnych programu BlachSolid. Uwaga! Klikając przycisk pobierania danych z modelu program pobierze długość cięcia małych otworów czyli takich, których średnica jest równa bądź mniejsza od grubości arkusza blachy.

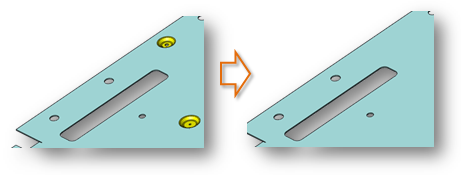

Należy pamiętać, aby podczas pobierania długości linii cięcia model po rozłożeniu przedstawiał rzeczywisty stan części po przeprowadzeniu operacji cięcia. Należy wygasić wszystkie operacje, które powodują generowanie niepotrzebnych linii. Jeżeli nie zostaną one wygaszone, program może pobrać długość linii cięcia w sposób nieprawidłowy, co spowoduje zafałszowanie kalkulacji.

Liczba przebić – liczba przebić w arkuszu blachy niezbędna do wycięcia części. Czas przebicia (tp) podana w sekundach pobierana jest automatycznie z ustawień domyślnych programu BlachSolid.

Uwzględnij folię ochronną – opcja wyboru kalkulacji kosztu cięcia z folią ochronną. Jeżeli blacha cięta jest razem z folią ochronną zaznacz opcję „Tak”.

Podczas pierwszego uruchomienia kalkulatora Stawka roboczogodziny oraz Uwzględnij folię ochronną ustawiane są wartościami domyślnymi programu, definiowanymi przez Użytkownika w Oknie Ustawień Domyślnych. Pozostałe wartości należy uzupełnić ręcznie i/lub automatycznie klikając Przyciski pobierania danych dla każdej kontrolki oddzielnie lub Przycisk pobierania wszystkich danych.

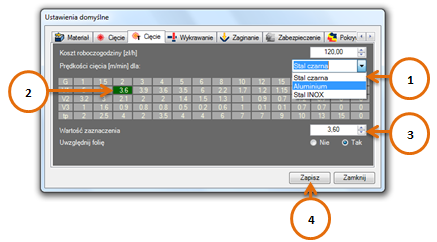

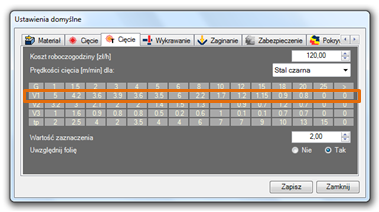

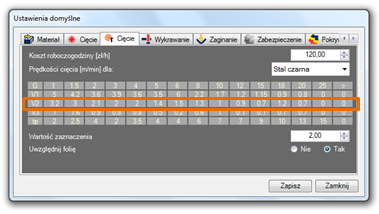

Jeżeli chcesz zmienić wartość prędkości cięcia linii lub czasu przebicia dla odpowiedniej grubości arkusza blachy:

wybierz materiał, dla którego chcesz zmienić wartość prędkości lub czasu przebicia,
podświetl odpowiednią etykietę np. prędkość cięcia linii prostej tj. V1 dla grubości arkusza równej 2,
zmień daną wartość,
zapisz ustawienia domyślne.

Wykrawanie

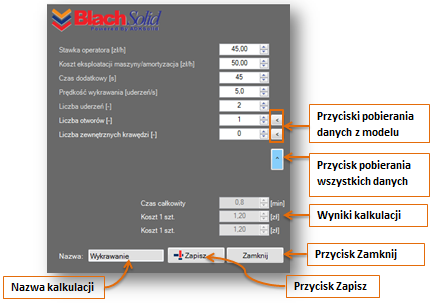

Kalkulator „Wykrawanie” służy do szacowania kosztu wykrawania, czyli cięcia blachy za pomocą wykrojników na prasach mechanicznych lub hydraulicznych. Za pomocą kalkulatora „Wykrawanie” możesz oszacować koszt operacji: wycinania, dziurkowania, odcinania, przycinania, nadcinania, okrawania, rozcinania.

Aby wyliczyć koszt wykrawania należy uzupełnić następujące kontrolki:

Stawka operatora [zł/h] – rzeczywisty koszt obsługi maszyny.

Koszt eksploatacji maszyny/amortyzacji [zł/h] – koszt eksploatacji maszyny / amortyzacji.

Prędkość wykrawania [uderzeń/s] – liczba uderzeń wykrojnika (stempla) na sekundę.

Czas mocowania blachy [s] – czas mocowania blachy w maszynie.

Liczba uderzeń [uderzeń] – liczba uderzeń wykrojnika wymagana do uzyskania żądanego kształtu (efektu). Liczba uderzeń uzależniona jest od zastosowanej operacji oraz zaprojektowanego dla niej wykrojnika. Zatem, Liczba uderzeń powinna zostać ustawiona (dobrana) ręcznie.

Dodatkowo kalkulator zawiera funkcje pobierania danych z modelu, które mogą być przydatne do prawidłowego określenia Liczby uderzeń tj.:

Liczba otworów – liczba wykrawanych otworów detalu.

Liczba zewnętrznych krawędzi – liczba zewnętrznych krawędzi detalu.

Podczas pierwszego uruchomienia kalkulatora kontrolki: Stawka operatora, Koszt eksploatacji maszyny/amortyzacji, Prędkość wykrawania oraz Czas mocowania blachy ustawiane są wartościami domyślnymi programu, definiowanymi przez Użytkownika w Oknie Ustawień Domyślnych. Pozostałe wartości należy uzupełnić ręcznie i/lub automatycznie klikając Przyciski pobierania danych dla każdej kontrolki oddzielnie lub Przycisk pobierania wszystkich danych.

Gięcie

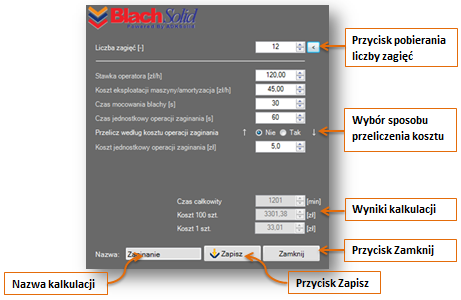

Kalkulator „Zaginanie” został dostosowany do szacowania kosztu operacji gięcia tj. wyginania, zaginania, zwijania, zawijania, profilowania, skręcania, prostowania i wyginania.

Kalkulator pozwala wyliczyć koszt gięcia na dwa sposoby:

według jednostkowego czasu jednego zagięcia. Metoda ta polega na określeniu rzeczywistego czasu niezbędnego do wykonania jednego zagięcia i przemnożeniu go przez koszt roboczogodziny. Jeżeli chcesz przeliczyć koszt według tej metody ustaw opcję Przelicz według kosztu operacji zaginania na „Nie”.
według kosztu operacji jednego zagięcia. Metoda ta polega na określeniu rzeczywistego kosztu jednego zagięcia. Jeżeli chcesz przeliczyć koszt według tej metody ustaw opcję Przelicz według kosztu operacji zaginania na „Tak”.

Zagięcia można sklasyfikować według trudności wykonania. I tak, koszt „trudnego” gięcia oscyluje w granicy 5zł, natomiast „łatwego” lub zagięć wykonywanych seryjnie w granicy 2.5zł do 3zł.

Aby wyliczyć koszt zaginania według jednostkowego czasu zaginania należy ustawić opcję Przelicz według kosztu operacji zaginania na „Nie” i uzupełnić następujące kontrolki:

Liczba zagięć – zredukowana liczba zagięć. Możesz zdefiniować ją wpisując odpowiednią wartość w kontrolce lub skorzystać z przycisku po prawej stronie, którego kliknięcie spowoduje pobranie liczby zagięć z modelu 3D. Uwaga! Program pobiera liczbę zagięć znajdujących się w operacji rozłożenia. Nie zawsze pobrana z modelu liczba zagięć pokrywa się ze zredukowaną liczbą zagięć wykonywanych na produkcji.

Stawka operatora [zł/h] – rzeczywisty koszt obsługi maszyny.

Koszt eksploatacji maszyny/amortyzacji [zł/h] – koszt eksploatacji maszyny/amortyzacji.

Czas mocowania blachy [s] – czas mocowania blachy w maszynie.

Czas jednostkowy operacji zaginania [s] – czas w jakim wykonywane jest jedno zagięcie.

Aby wyliczyć koszt zaginania według kosztu jednostkowego zaginania należy ustawić opcję Przelicz według kosztu operacji zaginania na „Tak” i uzupełnić następujące kontrolki:

Liczba zagięć – zredukowana liczba zagięć.

Koszt jednostkowy operacji zaginania [zł] – koszt wykonania jednego zagięcia.

Jeżeli koszty lub czasy są różne dla różnych typów zagięć to należy przeprowadzić obliczenia dla tylu kalkulacji kosztowych zaginania, ile zidentyfikowano różnych typów zagięć. Np. w danej operacji występują trzy różne gięcia, z których każde jest inaczej wycenione. W takiej sytuacji należy dodać do Listy kosztów trzy oddzielne kalkulacje wykonane kalkulatorem „Zaginanie”.

Podczas pierwszego uruchomienia kalkulatora kontrolki: Stawka operatora, Koszt eksploatacji maszyny/amortyzacji, Czas mocowania blachy, Czas jednostkowy operacji zaginania oraz Koszt jednostkowy operacji zaginania uzupełnione są wartościami domyślnymi programu, definiowanymi przez Użytkownika w Oknie Ustawień Domyślnych. Pozostałe wartości należy uzupełnić ręcznie i/lub automatycznie klikając Przyciski pobierania danych dla każdej kontrolki oddzielnie lub Przycisk pobierania wszystkich danych.

Zabezpieczenie

Kalkulator „Zabezpieczenie” służy do szacowania w sposób uproszczony kosztu m.in. malowania, cynkowania, piaskowania, chromowania, galwanizowania, czernienia.

Zaznaczając lub odznaczając Kontrolki wyboru przeliczany jest (a wyświetlany w Wynikach kalkulacji) całkowity koszt wykonania zabezpieczenia. Przeliczenie kosztu sprowadza się w przypadku:

malowania, chromowania, galwanizowania oraz czernienia do zdefiniowania wartości powierzchni oraz stawki za „zabezpieczenie” jednego metra kwadratowego powierzchni daną metodą,
cynkowania do zdefiniowania masy oraz kosztu pokrycia cynkiem jednego kilograma.

Malowanie

Kalkulator „Malowanie” został opracowany do kalkulacji kosztu malowania, na który składa się koszt robocizny oraz koszt zużycia farby. Użytkownik ma możliwość przeliczenia zarówno kosztu malowania ręcznego jak i automatycznego.

Aby wyliczyć zużycie farby oraz koszt malowania należy uzupełnić następujące kontrolki:

Powierzchnia [m2] – powierzchnia malowana. Możesz uzupełnić wartość kontrolki ręcznie lub pobrać powierzchnię z modelu. Jeżeli chcesz pobrać powierzchnię z wybranych powierzchni modelu, zaznacz je przytrzymując przycisk klawiatury CTRL a następnie kliknij przycisk Powierzchnia po prawej stronie kontrolki kalkulatora. Jeżeli chcesz pobrać powierzchnię całej części odznacz wszelkie zaznaczenia (podświetlenia) modelu a następnie kliknij na przycisk Powierzchnia.

Wydajność [m2/l] – wydajność farby. Ustaw wydajność farby na podstawie własnych doświadczeń lub informacji podanej na opakowaniu przez producenta farby.

Liczba warstw – liczba warstw do pomalowania.

Koszt za jeden litr [zł] – koszt jednego litra farby.

Stawka operatora [zł/h] – rzeczywisty koszt obsługi maszyny.

Koszt eksploatacji maszyny/amortyzacji [zł/h] – koszt eksploatacji maszyny/amortyzacji.

Czas mocowania blachy [s] – czas mocowania blachy.

Czas obsługi – dodatkowy czas potrzebny do wykonania operacji malowania.

Język

Program dostępny jest w dwóch wersjach językowych: polskiej oraz angielskiej.

Zmianę języka można dokonać w ustawieniach domyślnych programu w zakładce Ustawienia BlachSolid.

Wymagania / Instalacja

Wymagania programowe:

SOLIDWORKS® 2009 lub wyższa.
Microsoft .NET Framework 3.5 - środowisko uruchomieniowe aplikacji opartych na architekturze .NET Frameworks.
Microsoft Windows XP, Vista, Windows 7
Microsoft Word ® 2003/2007/2010

Wymagania sprzętowe - Takie same jak dla SOLIDWORKS®

Po zainstalowaniu dodatek BlachSolid uruchamia się w nowym panelu „Okienka zadań” .

Domyślnie program uruchamiany jest podczas każdej sesji SOLIDWORKS®.

Aby włączyć/wyłączyć dodatek BlachSolid:

Uruchom okienko dodatków - kliknij Narzędzia -> Dodatki

Zaznacz / odznacz dodatek BlachSolid.
