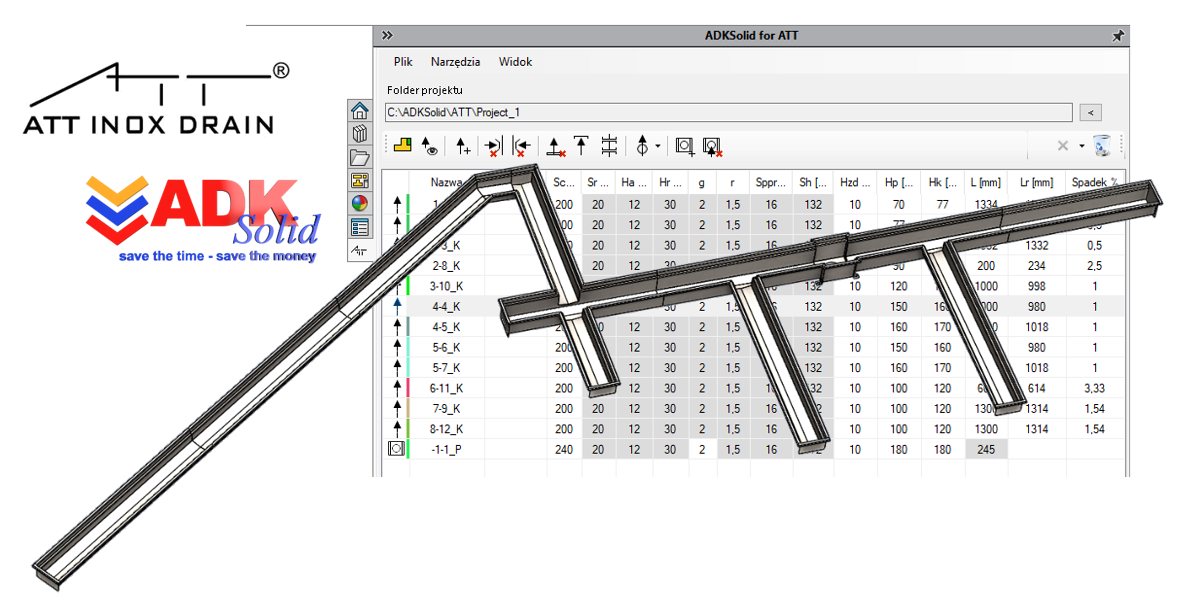

Dodatek ADKSolid for ATT dostarcza szeregu funkcjonalności, które umożliwiają skrócenie czasu przygotowania konstrukcji sieci kanałów odwodnieniowych w systemie 3D CAD SOLIDWORKS®.

Dostarczone funkcjonalności dodatku eliminują potrzebę standardowego modelowania poszczególnych składowych sieci kanału odwodnieniowego przez konstruktora a sam proces projektowania sprowadza się do łączenia gotowych odcinków i poszerzeń w ciągi o zdefiniowanym spadku a ciągi ostatecznie w gotową sieć kanału. Z wygenerowanego modelu złożenia możliwe jest pozyskanie, za pomocą makr dodatku MacroSolid, niezbędnej dokumentacji dla działu produkcji tj. DXFów oraz listy materiałowej.

ADKSolid for ATT 1

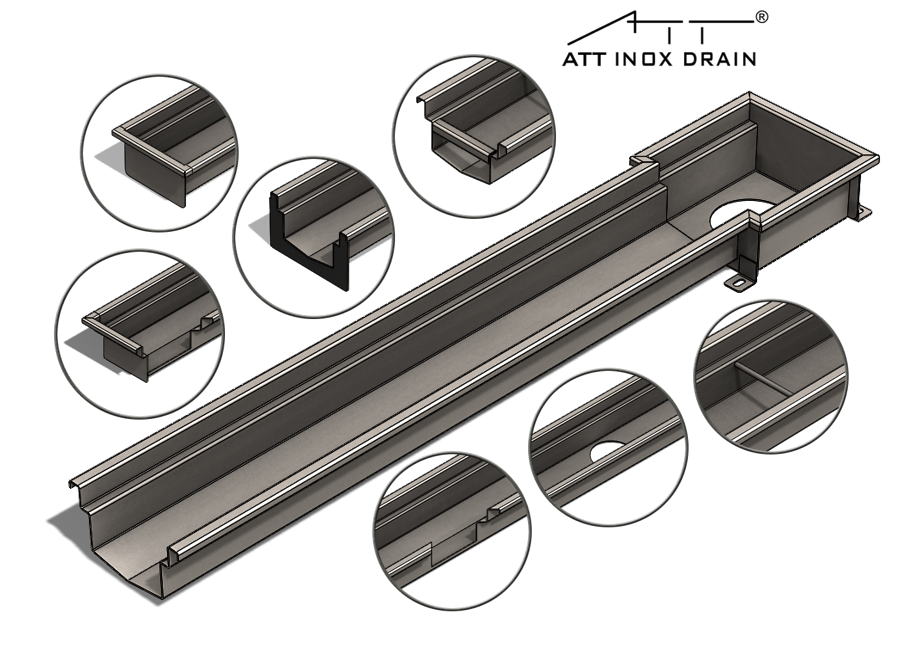

Program współpracuje z wypracowanym w dziele konstrukcji firmy ATT Sp. z o. o. modelem autogenerującym odcinka kanału, składającego się z 24 elementów składowych i ponad 400 zależności matematycznych oraz modelem złożenia poszerzenia, który zbudowany jest z 7 komponentów zarządzanych 150 „Równaniami”.

ADKSolid for ATT 2

Dodatek ADKSolid for ATT:

  1. zarządza i automatyzuje prace konstruktorów poprzez zintegrowany z oknem SOLIDWORKS® interfejs Użytkownika;
  2. działa na wcześniej przygotowanych podmodułach złożeń wygenerowanych za pomocą generatora wbudowanego w dodatek;
    ADKSolid for ATT 3

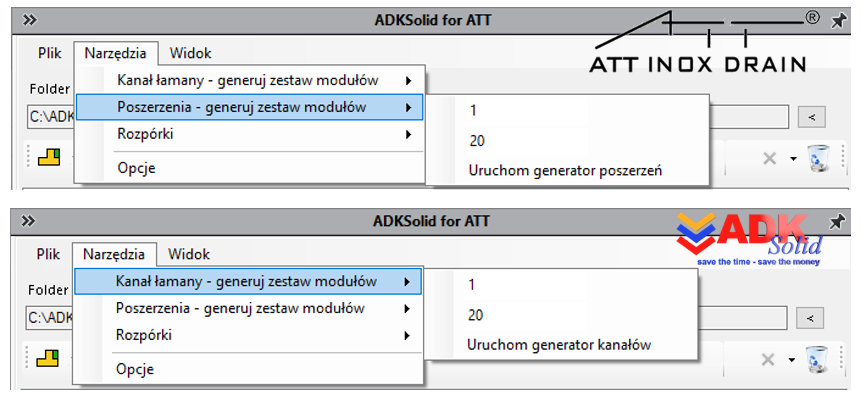

    Poszczególne opcje dodatku umożliwiają jego skonfigurowanie z nowymi / zmodyfikowanymi modelami, wskazanie ścieżki do modułu bazowego kanału i modułu bazowego poszerzenia.
  3. działa z folderem projektu o strukturze; "NumerZlecenia_Nazwa"/"Nazwa_NumerKanału"
    1. program automatycznie zapisuje do pliku ADKSolid for ATT.att znajdującego się w folderze projektu wszelkie zmiany wywołane za pomocą dodatku;
    2. wybór folderu przełącza pracę nad nowym zleceniem / projektem;
  4. daje możliwość budowania modelu głównego złożenia kanału projektu / zlecenia poprzez:
    1. utworzenie modelu złożenia w folderze projektowym,
    2. skopiowanie wcześniej przygotowanych podmodułów (zwanych dalej odcinkiem) do folderu projektu,
    3. dodawanie odcinka do głównego złożenia projektu z domyślnymi parametrami przekroju kanału według zdefiniowanych w opcjach współrzędnych punktu wstawiania,

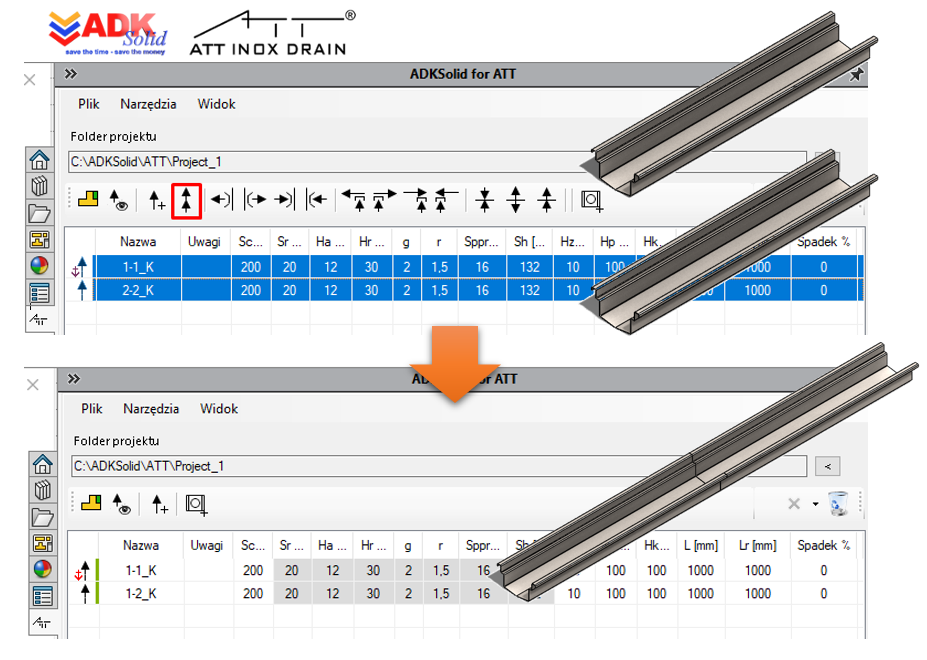

    4. łączenie odcinków w ciąg oraz usuwanie odcinków z ciągu,
      ADKSolid for ATT 7
    5. łączenie ciągów oraz usuwanie połączeń pomiędzy ciągami,
      ADKSolid for ATT 8
    6. dodawanie poszerzeń i usuwanie poszerzeń,
      ADKSolid for ATT 9
    7. łączenie poszerzeń z ciągiem oraz usuwanie połączenia poszerzenia z ciągiem,
      ADKSolid for ATT 10
    8. usuwanie odcinka i poszerzenia z projektu - z listy oraz plików z dysku,
    9. automatyczną obsługę wiązań umożliwiających pozycjonowanie i orientowanie poszczególnych składowych budowanej sieci kanału;
  5. umożliwia edycję:
    1. domyślnych parametrów przekroju ciągu,
    2. długości ciągu i poszczególnych odcinków ciągu a następnie przeliczenie na tej podstawie spadku procentowego lub wysokości początkowej i końcowej ciągu,
    3. spadku procentowego lub wysokości początkowej i końcowej z zachowaniem założonej długości ciągu,
      ADKSolid for ATT 11

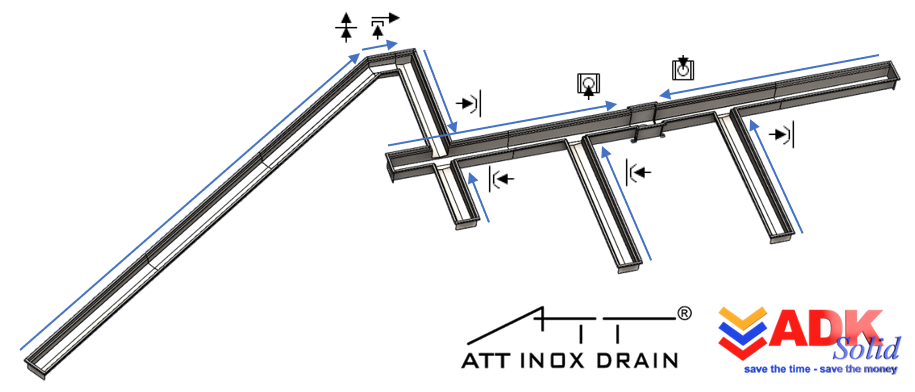

  6. dostarcza funkcje umożliwiające połączenie ciągów i odpływów w sieć kanału a następnie zarządzanie tymi połączeniami:
    1. PołączTyłPrzódDwaCiągi Tył-Przód,
    2. PołączPrzódPrzód Przód-Przód,
    3. PołączDwaCiągiProsto Tył-Tył,
    4. WpalZPrawej Wpalenie w bok prawy przodem kanału,
    5. WpalZPrawejTył Wpalenie w bok prawy tyłem kanału,
    6. WpalZLewej Wpalenie w bok lewy przodem kanału,
    7. WpalZLewejTył Wpalenie w bok lewy tyłem kanału,
    8. KaskadaWPrawoTył Wpalenie kaskadowe w przód z prawej,
    9. KaskadaWLewoTył Wpalenie kaskadowe w przód z lewej,
    10. KaskadaWLewoPrzód Wpalenie kaskadowe w tył z prawej,
    11. KaskadaWPrawoPrzód Wpalenie kaskadowe w tył z lewej,
    12. PoszerzenieWPrzód Wpalenie w przód poszerzenia,
    13. PoszerzenieTył Wpalenie w tył poszerzenia,
    14. PoszerzenieTyłLewo Wpalenie z lewej strony poszerzenia,
    15. PoszerzenieTyłPrawo Wpalenie z prawej strony poszerzenia,
      ADKSolid for ATT 12
  7. umożliwia budowanie sieci kanału w różnych trybach, na zaznaczonych odcinkach listy lub ich modelach w obszarze graficznym SOLIDWORKS® (zaznaczona ścianka lub cały komponent):
    1. dodanie odcinka do listy i zamiana na ciąg,
    2. dodanie odcinka kanału z jednoczesnym dołączeniem go do danego ciągu lub połączenie go z innym zaznaczonym ciągiem (KaskadaWLewoTyłDodaj, KaskadaWPrawoTyłDodaj, DodajNowyCiagIWpalZLewej, DodajNowyCiagIWpalZPrawej, DodajDoCiagu),
    3. dodanie poszerzenia z jednoczesnym połączeniem go z zaznaczonym ciągiem (DodajPoszerzenieTyłDodajPoszerzenieTyłTyłDodajPoszerzenieTyłPrawoDodajPoszerzenieTyłLewo),
    4. dodanie odcinka do listy a następnie dołączenie go do danego ciągu lub połączenie go z innym zaznaczonym ciągiem,
    5. dodanie poszerzenia do listy a następnie połączenie go z zaznaczonym ciągiem.

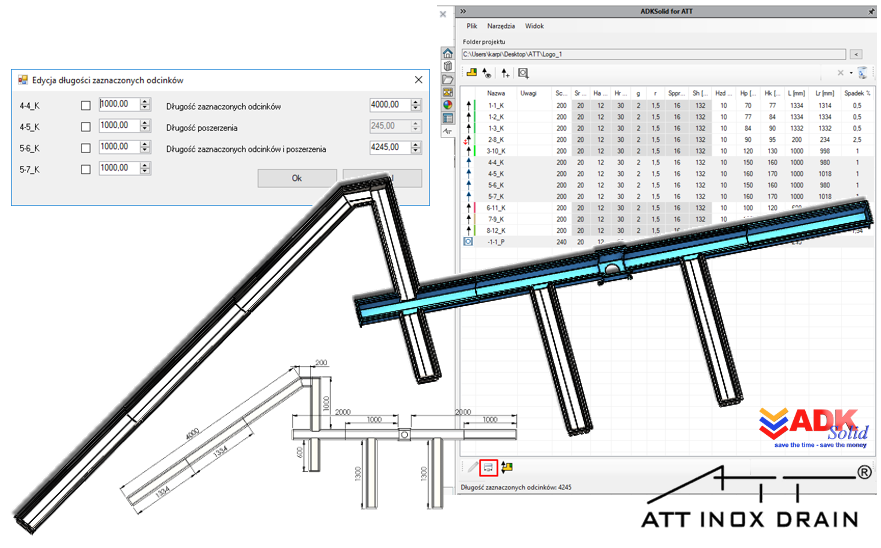

  8. daje możliwość szybkiego definiowania długości poszczególnych odcinków ciągu;
    ADKSolid for ATT 13
  9. daje możliwość definiowania długości zaznaczonych odcinków i poszerzeń;
    ADKSolid for ATT 14

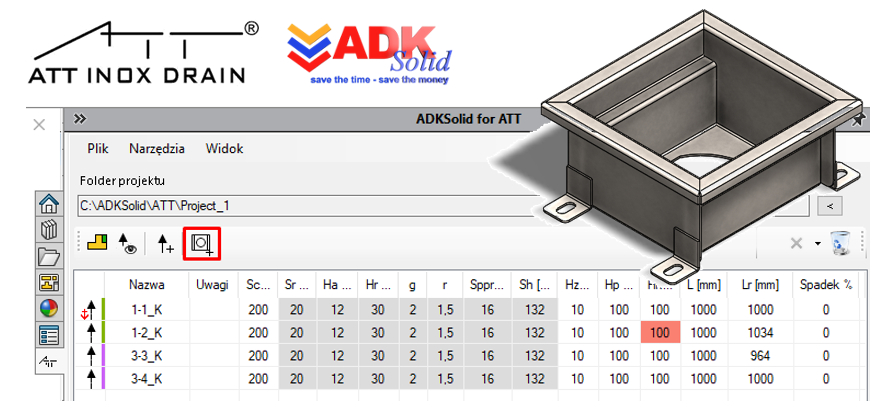

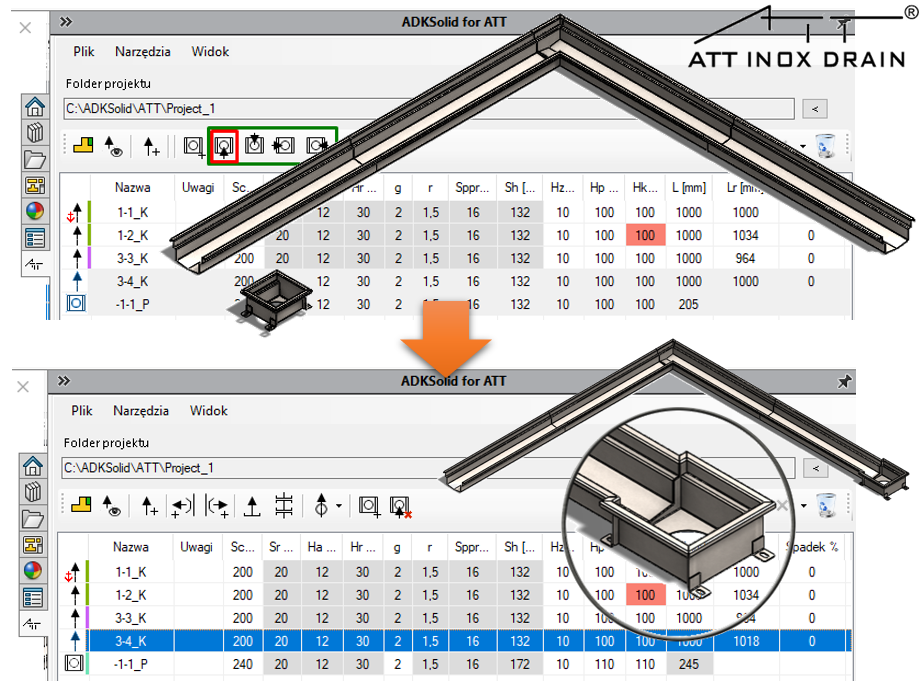

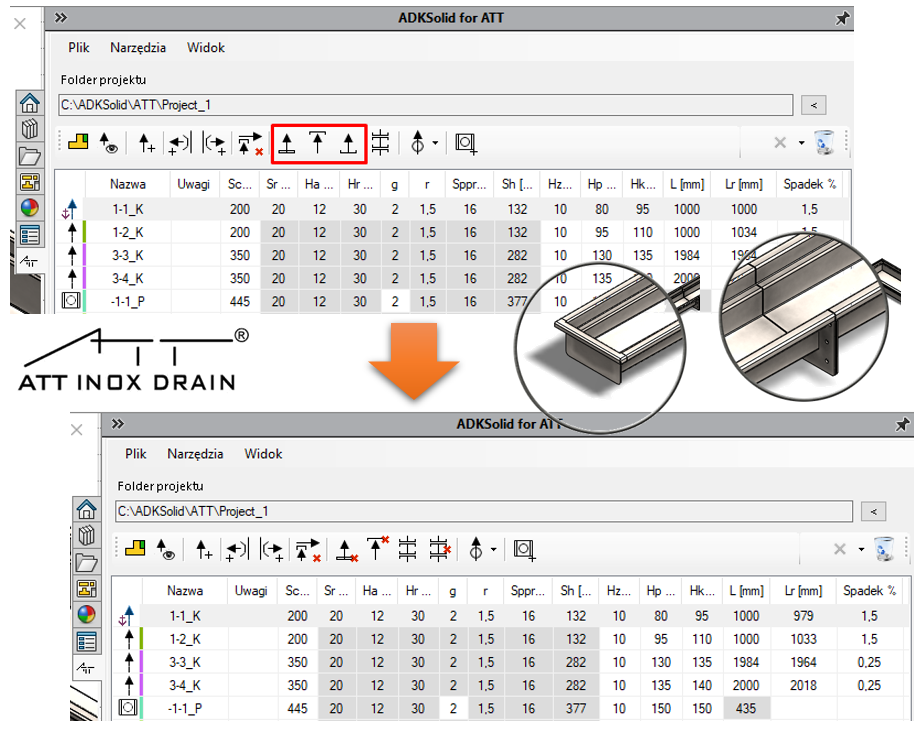

  10. daje możliwość szybkiego dodawania i usuwania kryz między odcinkami oraz zaślepek na początku i końcu odcinka - wraz z aktualizacją długości rzeczywistej odcinków, wiązań i odległości między odcinkami uwzględniając miejsce na uszczelkę,
    ADKSolid for ATT 15
    Możliwe jest dodawanie  i usuwanie kryz  na wszystkich łączeniach w obrębie odcinka oraz dodawanie  i usuwanie kryz   pomiędzy dwoma zaznaczonymi odcinkami.
  11. umożliwia edycję sieci kanału, aktualizację / przebudowę złożenia wraz ze zmianą parametrów ciągu oraz parametrów połączenia pomiędzy ciągami w tzw. trybie edycji ciągu, poszerzenia. Edycji podlegają:
    1. parametry podstawowe związane z przekrojem i długością kanału i poszerzenia,

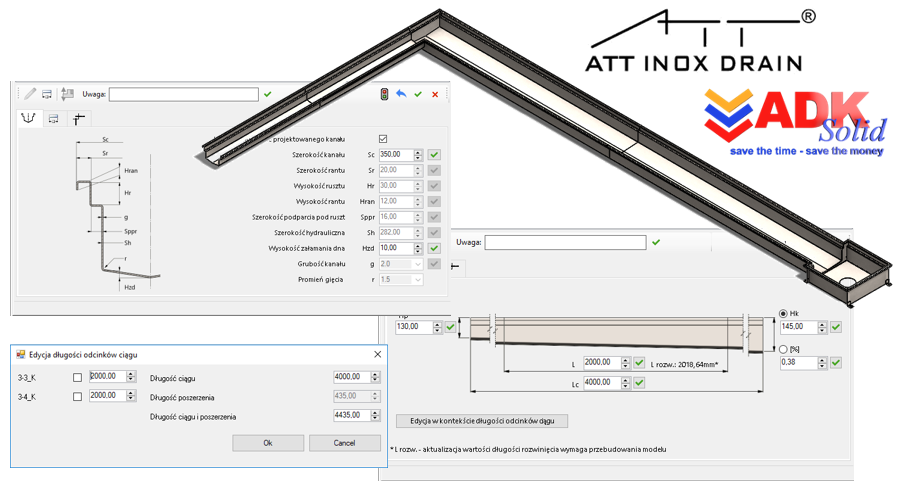

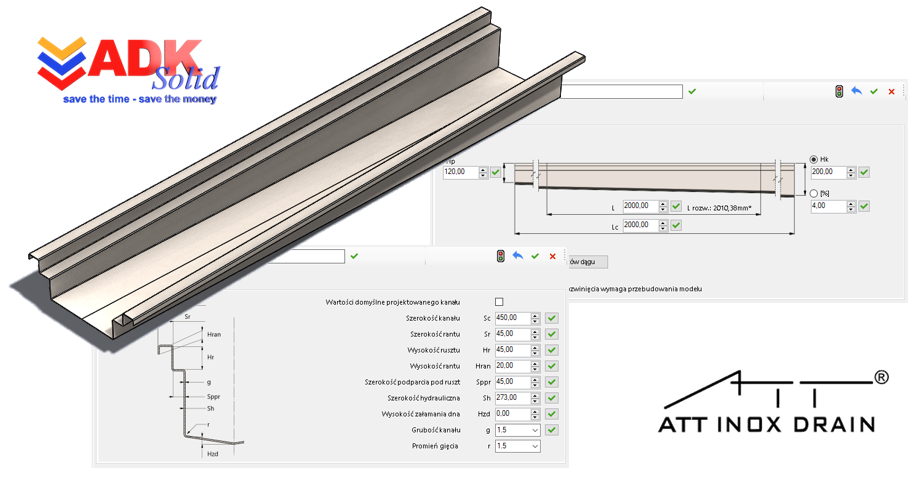

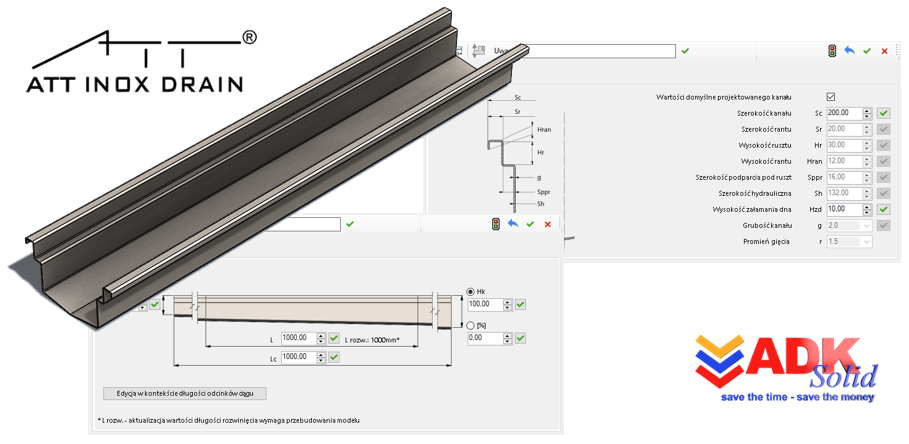

      ADKSolid for ATT 16
      ADKSolid for ATT 17
      ADKSolid for ATT 18
      ADKSolid for ATT 19
    2. kąty wpalenia z boku odcinka oraz odległości miejsca wpalenia z boku od początku edytowanego odcinka,
    3. kąty połączenia odcinków tego samego ciągu jak i kąty połączenia dwóch ciągów,

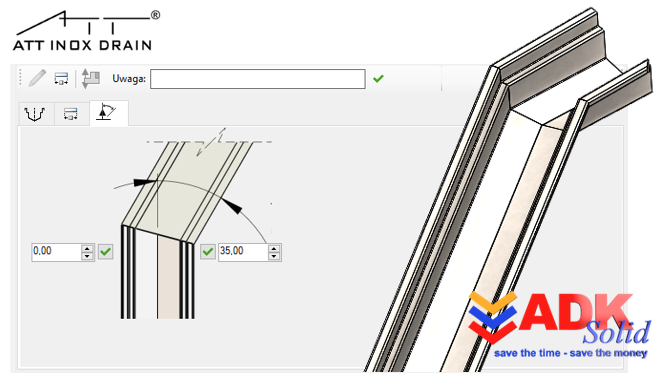

      ADKSolid for ATT 21

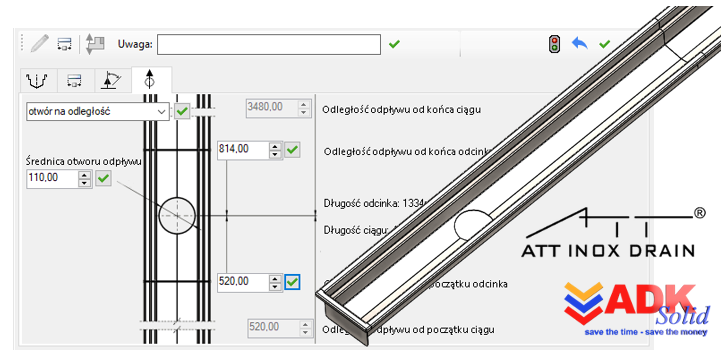

    4. parametry otworu: średnica otworu odpływu, odległość otworu odpływu od początku odcinka definiowana na cztery sposoby: otwór na odległość Otwór 4, otwór na początku odcinka Otwór 3, otwór na końcu odcinka Otwór 2 oraz otwór na środku odcinka Otwór 1,
      ADKSolid for ATT 22

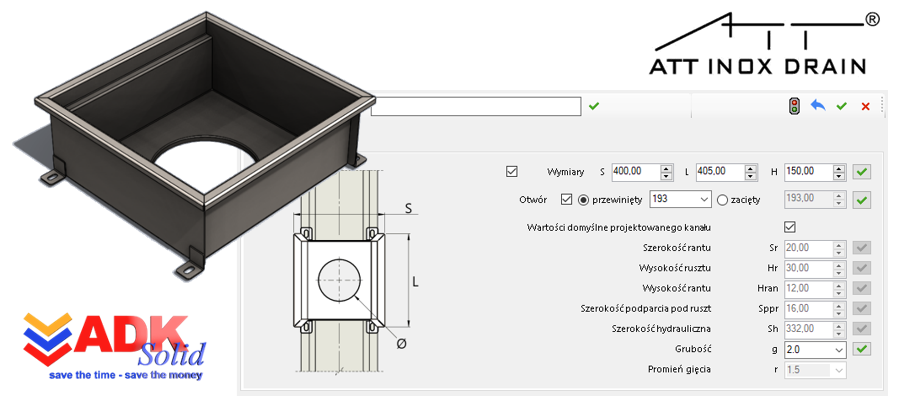

    5. wymiary gabarytowe poszerzenia – dodatek w trybie wartości domyślnych automatycznie dobiera szerokość, długość oraz wysokość poszerzenia w zależności od wpalanych w niego kanałów. Standardowe rozmiary poszerzeń konfigurowane są w opcjach dodatku,

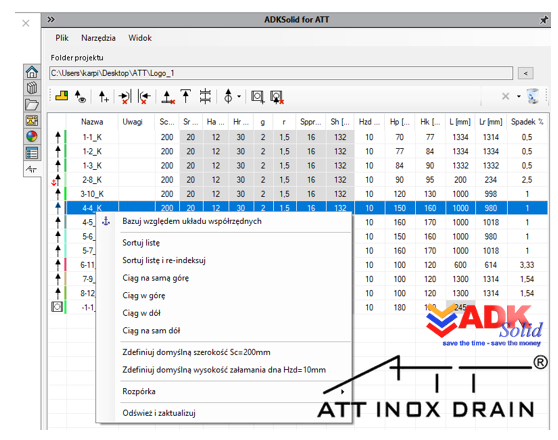

  12. umożliwia wyświetlenie na liście projektu parametrów poszczególnych odcinków ciągów,  definiowanie kolejności numerów ciągów, oznaczanie kolorem siwym komórek z wymiarami domyślnymi projektu a czerwonym wymiarów, które wymagają reakcji konstruktora, bazowanie wybranego odcinka lub poszerzenia względem układu współrzędnych głównego złożenia projektu;
    ADKSolid for ATT 24

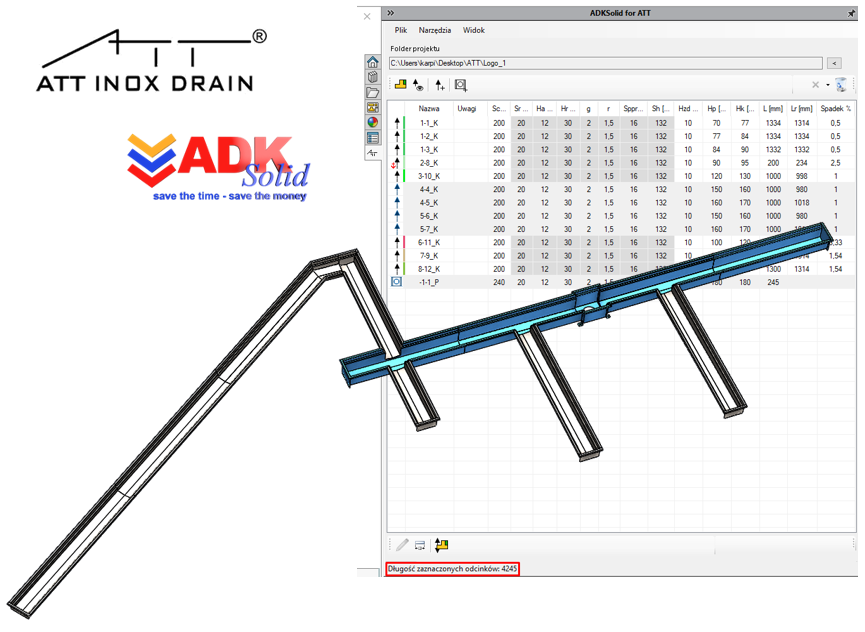

  13. umożliwia pomiar długości zaznaczonych odcinków;
    ADKSolid for ATT 25

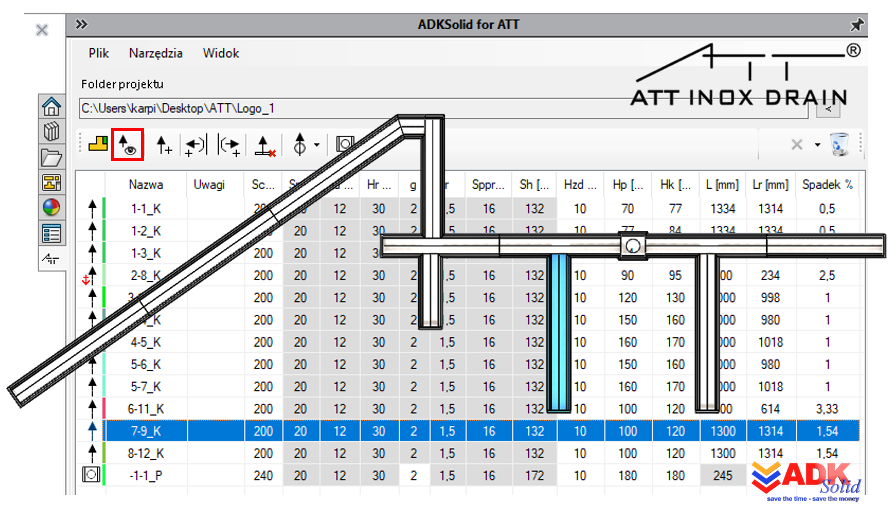

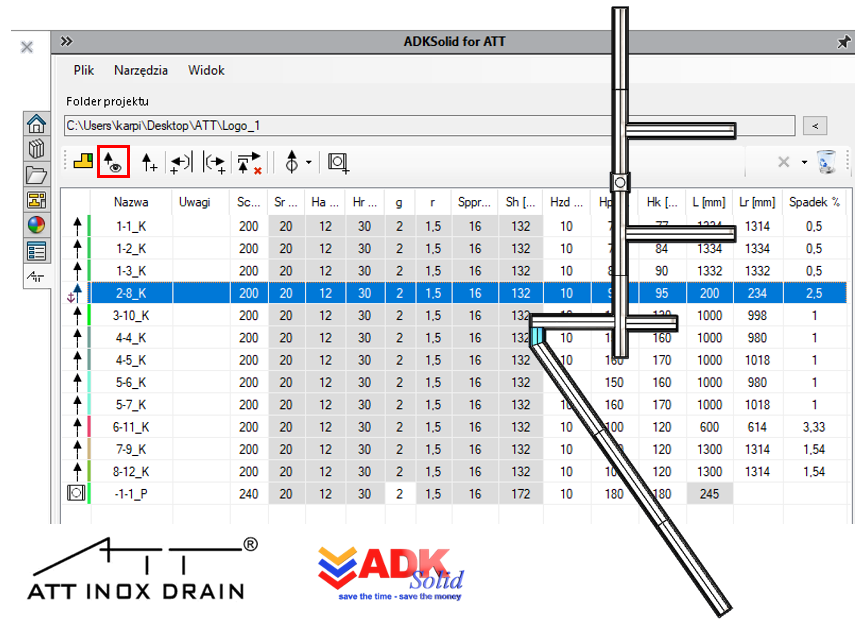

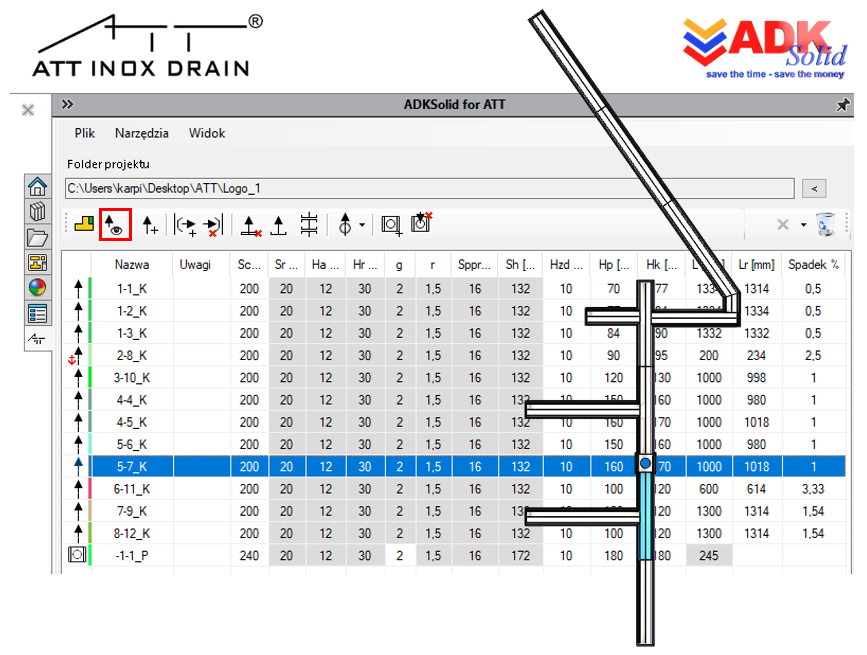

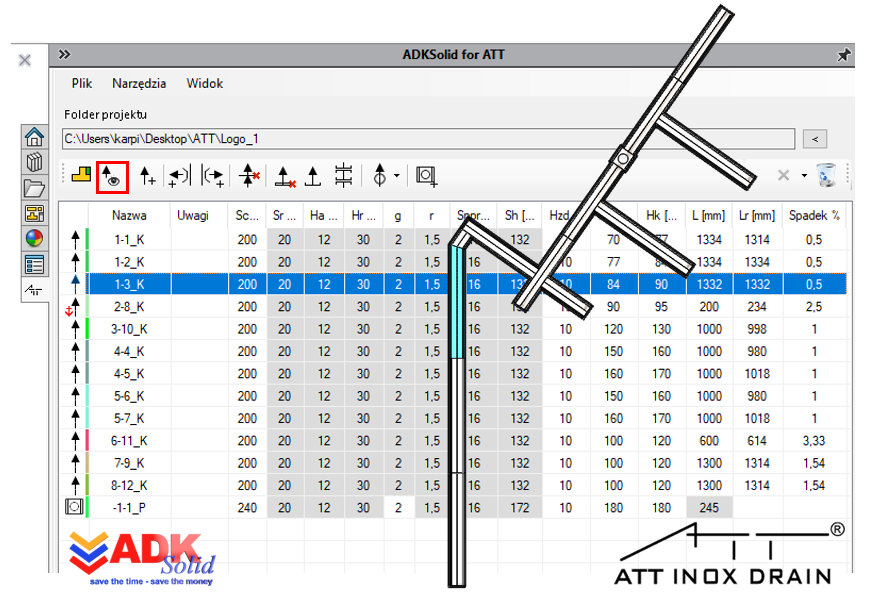

  14. umożliwia wywołanie widoku dół-góra dla zaznaczonego elementu na liście co ułatwia korzystanie ze wszystkich funkcji do projektowania sieci kanału;
    ADKSolid for ATT 26
    ADKSolid for ATT 27
    ADKSolid for ATT 28
    ADKSolid for ATT 29

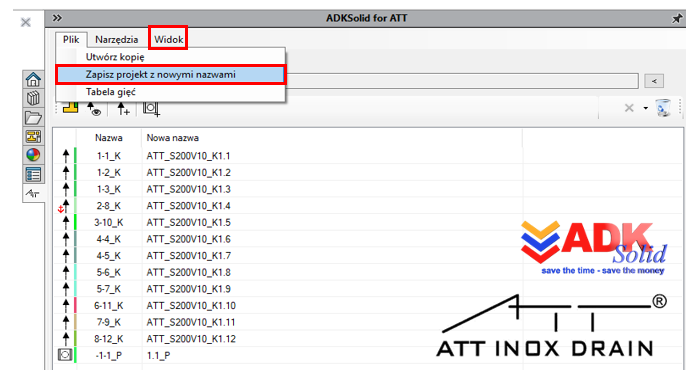

  15. umożliwia zapisanie projektu z nowymi nazwami - dodanie do wszystkich plików właściwości „Nowa_Nazwa” do wykorzystania podczas planowania nowych nazw w makrze z MacroSolid - MyPackAndGo lub zapis projektu z nowymi nazwami bezpośrednio w dodatku (przed zapisem tworzona jest kopia zapasowa projektu). Widok listy do weryfikacji nazw plików;
    ADKSolid for ATT 30

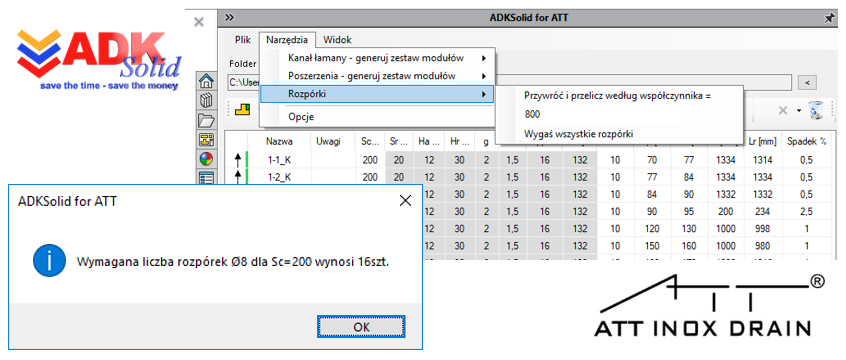

  16. umożliwia przeliczenie zapotrzebowania na rozpórki w zależności od występujących w projekcie szerokości kanału, sumarycznej długości w obrębie jednej szerokości i przyjętego współczynnika odległości pomiędzy kolejnymi rozpórkami;
    ADKSolid for ATT 31
