Makro ExcelBOM2 - makro umożliwia generowanie listy materiałów (tzw. BOM) w postaci pliku MS Excel® z aktywnego modelu złożenia lub z wybranych złożeń. Makro może zostać w prosty sposób dostosowane do indywidualnych potrzeb Klienta.

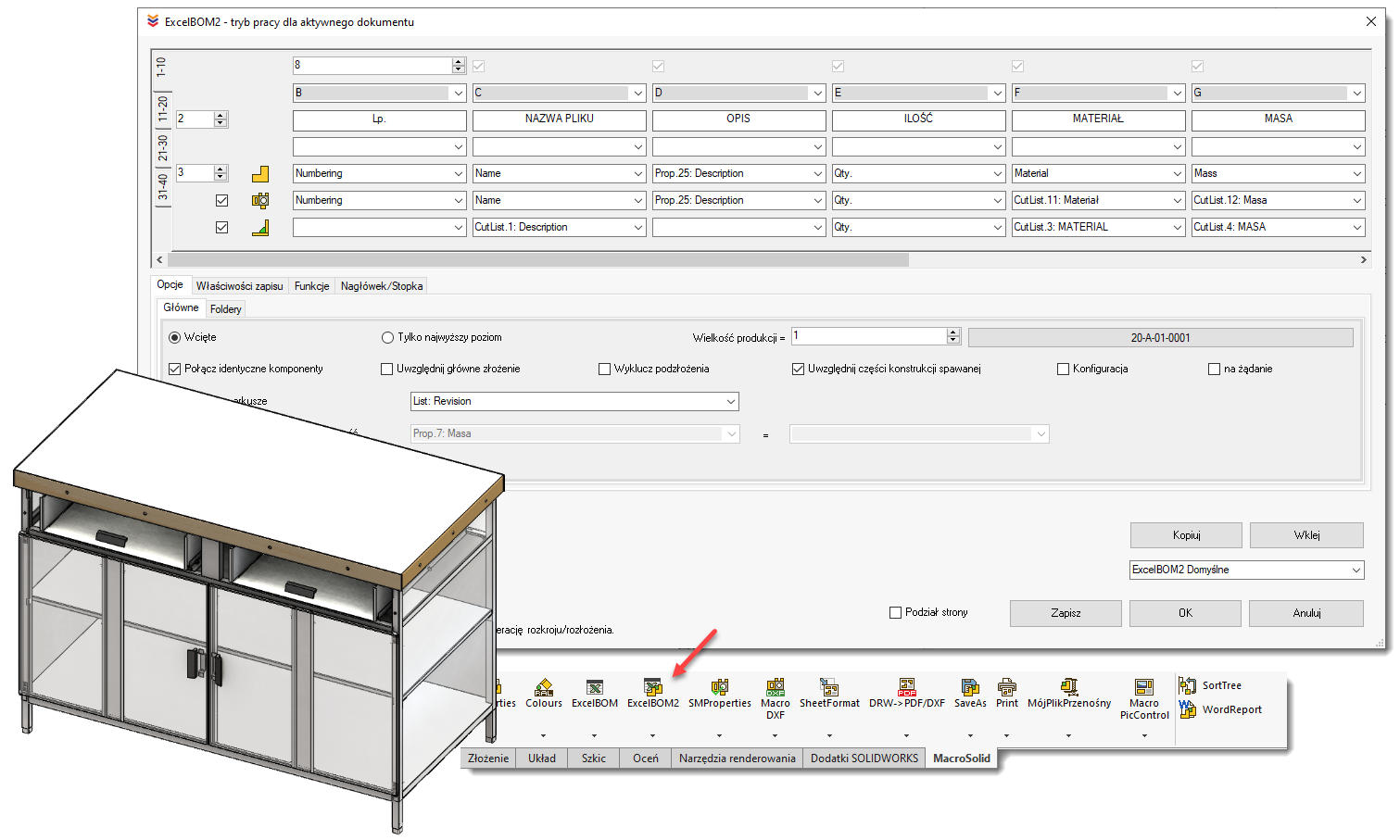

MacroSolid ExcelBOM2 4

MacroSolid-ExcelBOM2-2

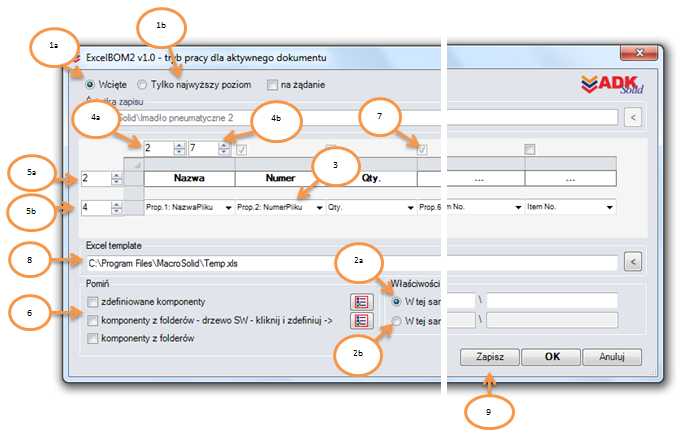

Makro umożliwia:

  1. generowanie listy materiałów (BOM) do pliku Excel z aktywnego złożenia w przypadku uruchomienia makra w trybie aktywnego dokumentu lub z wybranych złożeńw przypadku uruchomienia makra w trybie pracy dla wybranego folderu:
    1. wszystkich komponentów aktywnego złożenia,
    2. wszystkich komponentów będących na najwyższym poziomie aktywnego złożenia,
  2. zapisanie generowanego pliku Excel:
    1. w tym samym miejscu, co aktywny model złożenia.
    2. w dowolnej lokalizacji na dysku w tzw. „Ścieżce zapisu”, którą można zdefiniować klikając na przycisk obok kontrolki lub ręcznie.

      UWAGA!
      Makro uruchomione w trybie pracy dla aktywnego dokumentu generuje plik z taką samą nazwą co nazwa aktywnego modelu złożenia. W przypadku pracy na wybranym folderze generowany jest plik o nazwie „Lista materiałów.xls”. Kilkukrotnego uruchomienia makra powoduje wygenerowanie plików z kolejną liczbą porządkową (przykład: dla pliku ‘Złożenie.ASM’ po dwukrotnym uruchomieniu makra powstaną odpowiednio 2 pliki Excel: ‘Złożenie.xls’ oraz ‘Złożenie(1).xls’ ).
  3. ustawienie kolumnom odpowiednich funkcji umożliwiających przypisanie komponentowi wartości np. możliwe jest przypisanie wartości wybranej właściwości pliku;
  4. wybór kolumny, od której rozpoczyna się wpisywanie:
    1. danych listy materiałowej,
    2. liczby części w wybranych złożeniach, w przypadku uruchomienia makra w trybie pracy dla wybranego folderu (opis poniżej);
  5. wybór:
      1. wiersza, w którym będą wpisywane nagłówki kolumn,
      2. wiersza, od którego rozpoczyna się wpisywanie danych listy materiałowej;
  6. pomijanie tych komponentów, które posiadają w swojej nazwie słowa kluczowe (definiowane przez użytkownika), komponentów znajdujących się w wybranym folderze drzewa struktury złożenia lub też komponentów, które znajdują się w jakimkolwiek folderze;
  7. zdefiniowanie liczby kolumn; Makro umożliwia wygenerowanie listy materiałowej z maksymalnie 20 kolumnami. Liczbę kolumn oraz nazwy poszczególnych kolumn definiuje użytkownik;
  8. wybór szablonu arkusza Excel. Szablon może zostać utworzony i dowolnie sformatowany przez użytkownika. Domyślnie makro korzysta z szablonu temp.xls znajdującego się w folderze instalacyjnym programu MacroSolid;
  9. zapisanie ustawień domyślnych okna makra.

Tryb pracy dla wybranego folderu ExcelBOM2 umożliwia wygenerowanie listy materiałowej dla więcej niż jednego złożenia. ExcelBOM2 w trybie pracy dla wybranego folderu umożliwia wygenerowanie „Listy materiałów.xls”:

  • dla wszystkich złożeń w katalogu, którego ścieżka dostępu zostanie podana we właściwym polu (tzw. ścieżce procesu). Aby włączyć makro w tym trybie należy zamknąć wszystkie dokumenty SOLIDWORKS®, zdefiniować ścieżkę procesu i odznaczyć opcję „Filtru części”.

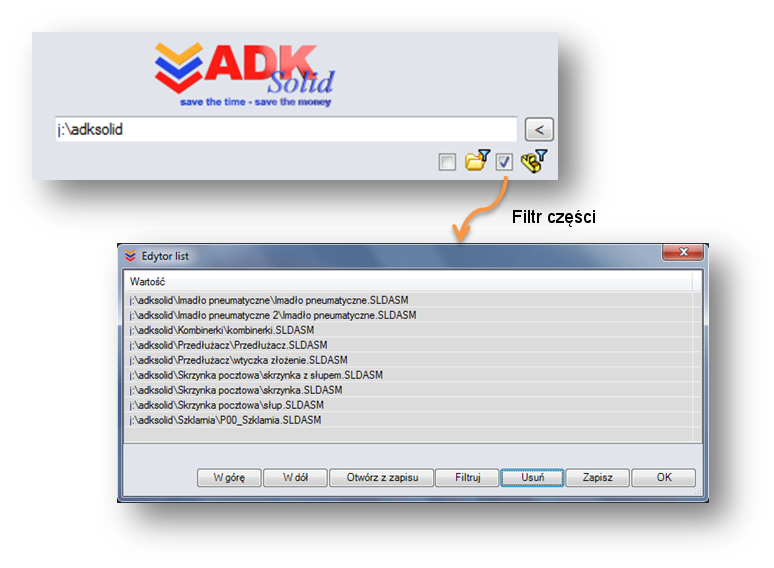

  • dla wskazanych złożeń w ścieżce procesu. Aby włączyć makro w tym trybie należy zamknąć wszystkie dokumenty SOLIDWORKS®, zdefiniować ścieżkę procesu i zaznaczyć opcję „Filtru części”. Po kliknięciu na przycisk ExcelBOM2 pojawi się okno „Edytora list”, w którym użytkownik może zdecydować, jakie złożenia będą brane pod uwagę oraz w jakiej kolejności.

MacroSolid-FiltrCzesciPierwsze ze złożeń zostanie wpisane w kolumnę zdefiniowaną przez użytkownika. Przykład zestawienia dla czterech złożeń został pokazany na poniższej ilustracji.

INFORMACJE DODATKOWE:

  • Praca makra jest ściśle związana z właściwościami zdefiniowanymi dla pliku SOLIDWORKS® (Plik->Właściwości…). Przed przystąpieniem do pracy z makrem użytkownik powinien zaktualizować w MacroSolid listę używanych właściwości (Opcje->Lista:Właściwości). W tym oknie należy wpisać nazwy właściwości dokładnie taki same jakie znajdują się we właściwościach używanych w modelach SOLIDWORKS®.
  • Makro identyfikuje część na podstawie nazwy z „Opcji Listy materiałów” tj. w zależności od ustawienia „Nazwa dokumentu”, „Nazwa konfiguracji”, „Nazwa okreś. przez użytkownika” oraz dodatkowo samej nazwy konfiguracji.
    UWAGA! Jeżeli dla Części A z konfiguracją „Domyślną” oraz dla Części B z konfiguracją „Domyślną” zostanie ustawiona „Opcja Listy materiałów”: Nazwa konfiguracji to makro uzna te dwie części, jako takie same.
