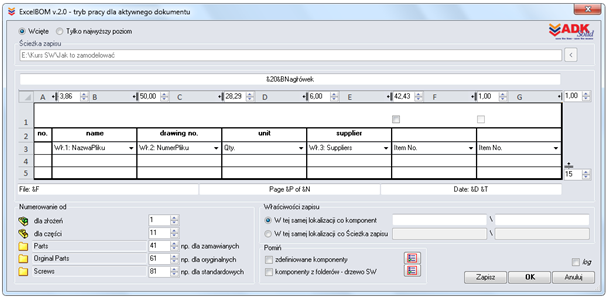

Makro EXCELBOM - makro umożliwia automatyczne generowanie pliku Excel, który może posłużyć jako Lista materiałów tzw. BOM. Makro charakteryzuje się dużą elastycznością pod względem zarówno danych zamieszczanych w pliku Excel jak i samego wyglądu tabelki.

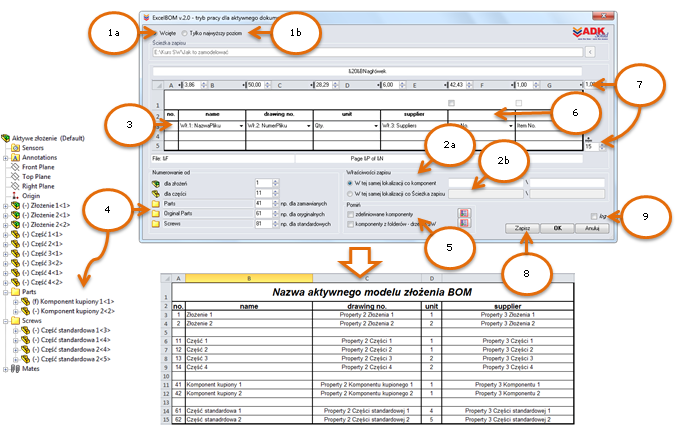

MAKRO UMOŻLIWIA:

1. 1. generowanie Listy materiałów (BOM) do pliku Excel ze:
   1. 1. 1. wszystkich komponentów aktywnego złożenia,
         2. wszystkich komponentów będących na najwyższym poziomie aktywnego złożenia;
   2. zapisanie generowanego pliku ExcelBOM:
      1. 1. w tym samym miejscu, co aktywny model złożenia,
         2. w dowolnej lokalizacji na dysku w tzw. „Ścieżce zapisu”, którą można zdefiniować klikając na przycisk obok kontrolki lub ręcznie;
   3. przypisanie kolumnom B, C, D, E oraz dodatkowo po zaznaczeniu opcji F i G odpowiednich funkcji, które umożliwiają przypisanie komponentowi wartości np. wartości wybranej właściwości dostosowanej;


   4. sortowanie komponentów ze względu na ich typ. W pierwszej kolejności listowane są złożenia, części a następnie te komponenty, które znajdują się w folderze o nazwie zdefiniowanej przez użytkownika.  Dla każdego z typów określa się tzw. liczbę porządkową – liczba startowa, od której będzie rozpoczynało się numerowanie w kolumnie A;

      UWAGA! Makro umożliwia definiowanie do trzech folderów. Miejsce folderów w drzewie SOLIDWORKS nie jest istotne – ważna jest nazwa folderu, która musi być taka sama, jak nazwa zdefiniowana w makrze. Np. Makro identyfikuje części, jako kupione (Purchased Parts) będące w folderze o nazwie „Parts”. Makro identyfikuje części, jako tzw. standardowe (Standard) będące w folderze o nazwie „Screws”;


   5. pomijanie tych komponentów, które posiadają w swojej nazwie słowa kluczowe, definiowane przez użytkownika oraz komponentów, które znajdują się w wybranym folderze drzewa struktury złożenia lub folderze na dysku komputera – WIĘCEJ;


   6. definiowanie nazw kolumnom;


   7. określenie szerokości kolumn oraz wysokości wierszy;


   8. zapisanie ustawień domyślnych okna makra;


   9. generowanie pliku log z nazwą w formacie: Nazwa złożenia - data godzina.txt (tzw. log) z najistotniejszymi informacjami zachodzącymi podczas działania makra.
